IAUC60N04S6L030H

生産終了
40 V, N-Ch, 3.0 mΩ max, Automotive MOSFET, Dual SSO8 HB (5x6), OptiMOS™ 6
データシート
パッケージ
代替品

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IAUC60N04S6L030H
IAUC60N04S6L030H
代替品
データシート

Product details

  • Currently planned availability until at least
    2029
  • ID (@25°C) max
    60 A
  • QG (typ @10V)
    27 nC
  • QG (typ @10V) max
    35 nC
  • RDS (on) (@10V) max
    3 mΩ
  • VDS max
    40 V
  • VGS(th)
    1.6 V
  • パッケージ
    PG-TDSON-8
  • 動作温度
    -55 °C to 175 °C
  • 技術
    OptiMOS™-6
  • 極性
    N+N
  • 発売年
    2020
  • 認定
    Automotive
OPN
IAUC60N04S6L030HATMA1
製品ステータス discontinued
インフィニオンパッケージ
PG-TDSON-8

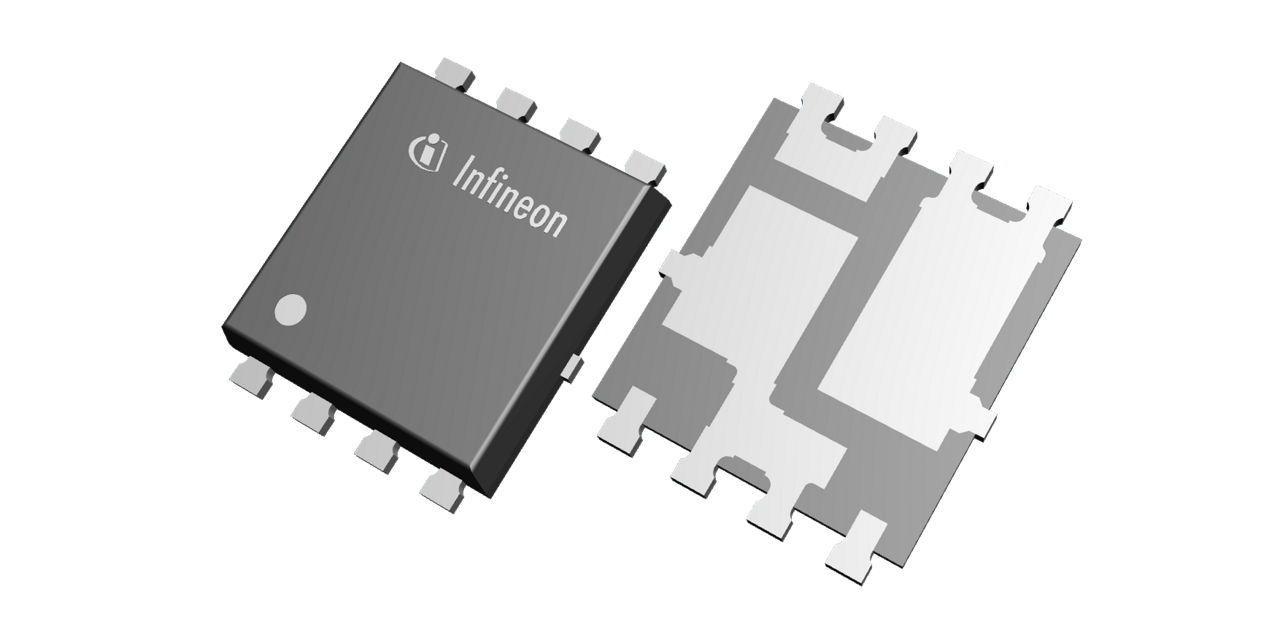

パッケージ名 Dual SSO8 HB
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
代替品

製品ステータス discontinued
インフィニオンパッケージ
PG-TDSON-8
パッケージ名 Dual SSO8 HB
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
The dual SSO8 5x6 mm² package is perfect for single loads. For bridge applications, routing with a dual MOSFET is complex and may require a larger PCB area, with its current ratings limited to 20A. The integrated half-bridge reduces PCB area by providing enhanced routing for bridge applications. It is designed based on optimized OptiMOS™6 technology, offering a wide RDS(ON) range from 3.0 mΩ to 7.0 mΩ and an increased current rating of 60A.

機能

  • Integrated half-bridge SSO8 (5x6)
  • 5x6 mm² reduced footprint
  • Optimized layout for B6 apps
  • Optimized switching & power losses
  • Package JEDEC listed
  • Cost efficiency for low & mid power drive
  • Cu-clip soldered
  • PPAP Capable Device

利点

  • Enhanced routing for bridge applications results
  • Optimized for OptiMOS™6
  • RDS(ON) range 3.0 mΩ - 7.0 mΩ
  • Increased DS current rating of 60A
