アクティブ

FZ600R65KE3

6500 V, 600 A single switch IGBT module
データシート
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FZ600R65KE3
FZ600R65KE3
EA.
データシート

Product details

  • IC(nom) / IF(nom)
    600 A
  • IC max
    600 A
  • VCE(sat) (Tvj=25°C typ)
    3 V
  • VCES / VRRM
    6500 V
  • VF (Tvj=25°C typ)
    3 V
  • Configuration
    Single switch
  • Housing
    IHV
  • Dimensions (width)
    140 mm
  • Dimensions (length)
    190 mm
  • Technology
    IGBT3 - E3
  • Features
    10.4kV isolation
  • Qualification
    Industrial, Traction
  • Voltage Class max
    6500 V
推奨
OPN
FZ600R65KE3NOSA1
製品ステータス active
インフィニオンパッケージ A-IHV190
パッケージ名 N/A
包装サイズ 1
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 No
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ A-IHV190
パッケージ名 -
包装サイズ 1
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

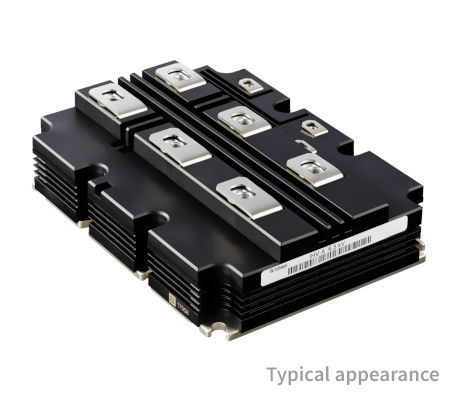

IHV 6500 V , 600 A 190 mm single switch IGBT Module with IGBT3 and emitter controlled diode.

機能

  • High DC stability
  • Low VCEsat
  • Extended storage temperature
  • * down to T(stg) = -55°C
  • Package with CTI > 600
  • Package insulation 10.4 kV AC 1min
  • High creepage & clearance distances
  • Increased TC capability
  • Fire & smoke EN45545 R22, R23 : HL3

利点

  • Standardized housing: 190x140x48 mm
  • decades of field experience
  • Long service life
  • Tough against overloads & faults
  • Low FIT Rate
