FS50R12W2T4_B11

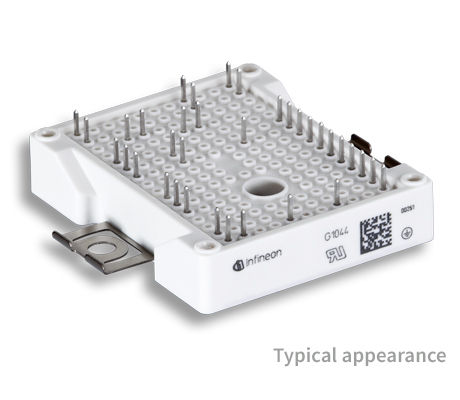

1200 V, 50 A sixpack IGBT module
データシート
個.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FS50R12W2T4_B11
FS50R12W2T4_B11
個.
データシート

製品仕様情報

  • IC(nom) / IF(nom)
    50 A
  • IC (最大)
    50 A
  • VCE(sat) (Tvj=25°C typ)
    1.85 V
  • VF (Tvj=25°C typ)
    1.7 V
  • コンフィギュレーション
    Sixpack
  • パッケージ
    EasyPACK™ 2B
  • 寸法 (length)
    56.7 mm
  • 寸法 (width)
    48 mm
  • 技術
    IGBT4 - T4
  • 特長
    PressFIT
  • 認定
    Industrial
  • 電圧クラス (最大)
    1200 V
推奨
OPN
FS50R12W2T4B11BOMA1
製品ステータス active and preferred
インフィニオン パッケージ AG-EASY2B
パッケージ名 N/A
梱包サイズ 15
梱包形態 TRAY
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 Yes
Infineon stock last updated:
 個. 在庫あり

製品ステータス
Active
インフィニオン パッケージ AG-EASY2B
パッケージ名 -
梱包サイズ 15
梱包形態 TRAY
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
個.
在庫あり
EasyPACK™ 2B 1200 V, 50 A sixpack IGBT module with TRENCHSTOP™ IGBT4, Emitter Controlled 4 diode, NTC and PressFIT Contact Technology. Also available as variation with Soldering connection technology: FS50R12W2T4 . Realize smaller inverter size by replacing this module with the FS50R12W1T7_B11 including TRENCHSTOP™ IGBT7 or choose higher power with the FS50R12W2T7_B11 .

特長

  • Low switching losses
  • Trench IGBT4
  • VCEsatwith positive temp. coeffici.
  • Low VCEsat
  • Al2O3 substrate
  • Compact design
  • Solder contact technology
  • Rugged mounting
  • Integrated mounting clamps
