アクティブで優先
RoHS準拠

FS50R12W1T7

1200 V, 50 A sixpack IGBT module
データシート
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FS50R12W1T7
FS50R12W1T7
EA.
データシート

Product details

  • IC(nom) / IF(nom)
    50 A
  • IC max
    50 A
  • VCE(sat) (Tvj=25°C typ)
    1.5 V
  • VF (Tvj=25°C typ)
    1.72 V
  • Configuration
    Sixpack
  • Housing
    EasyPACK™ 1B
  • Dimensions (width)
    33.8 mm
  • Dimensions (length)
    62.8 mm
  • Technology
    IGBT7 - T7
  • Qualification
    Industrial
  • Voltage Class max
    1200 V
推奨
OPN
FS50R12W1T7BOMA1
製品ステータス active and preferred
インフィニオンパッケージ AG-EASY1B
パッケージ名 N/A
包装サイズ 24
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ AG-EASY1B
パッケージ名 -
包装サイズ 24
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

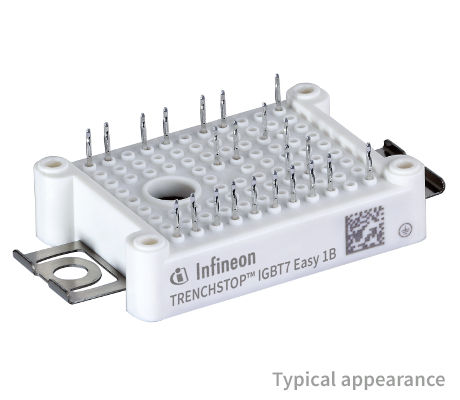

EasyPACK™ 1B 1200 V, 50 A sixpack IGBT module with TRENCHSTOP™ IGBT7 , Emitter Controlled 7 diode and NTC. Also available with PressFIT contact technology .

機能

  • Low VCEsat
  • TRENCHSTOP™ IGBT7
  • Overload operation up to 175°C
  • 2.5 kV AC 1min insulation
  • Al2O3 substrate
  • High power density
  • Compact design
