Active and preferred
RoHS準拠

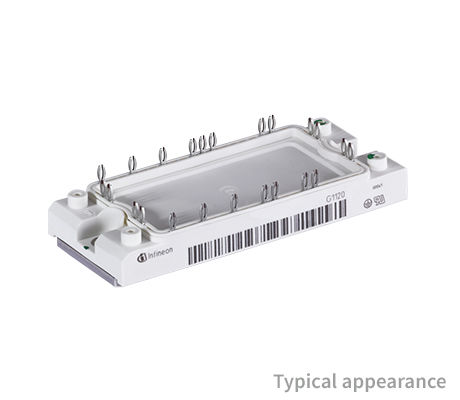

FS50R12KT4P_B11

1200 V, 50 A sixpack IGBT module
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FS50R12KT4P_B11
FS50R12KT4P_B11
データシート

Product details

  • IC(nom) / IF(nom)
    50 A
  • IC max
    50 A
  • VCE(sat) (Tvj=25°C typ)
    1.85 V
  • VF (Tvj=25°C typ)
    1.7 V
  • コンフィギュレーション
    Sixpack
  • パッケージ
    EconoPACK™ 2
  • 寸法 (width)
    45 mm
  • 寸法 (length)
    107.5 mm
  • 技術
    IGBT4 - T4
  • 特長
    PressFIT, TIM
  • 認定
    Industrial
  • 電圧クラス max
    1200 V
推奨
OPN
FS50R12KT4PB11BPSA1
製品ステータス active and preferred
インフィニオンパッケージ AG-ECONO2B
パッケージ名 N/A
包装サイズ 10
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ AG-ECONO2B
パッケージ名 -
包装サイズ 10
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EconoPACK™ 2 1200 V, 50 A sixpack IGBT module with fast TRENCHSTOP™ IGBT4, Emitter Controlled 4 diode, NTC, PressFIT Contact Technology and pre-applied Thermal Interface Material.

機能

  • Low VCEsat
  • Tvj op = 150°C
  • VCEsatwith positive temp. coeffi.
  • Al2O3 substrate
  • High power & thermal cycling capab.
  • Integrated NTC temperature sensor
  • Copper base plate
  • Standard housing
