FS410R12A7P1B

新規

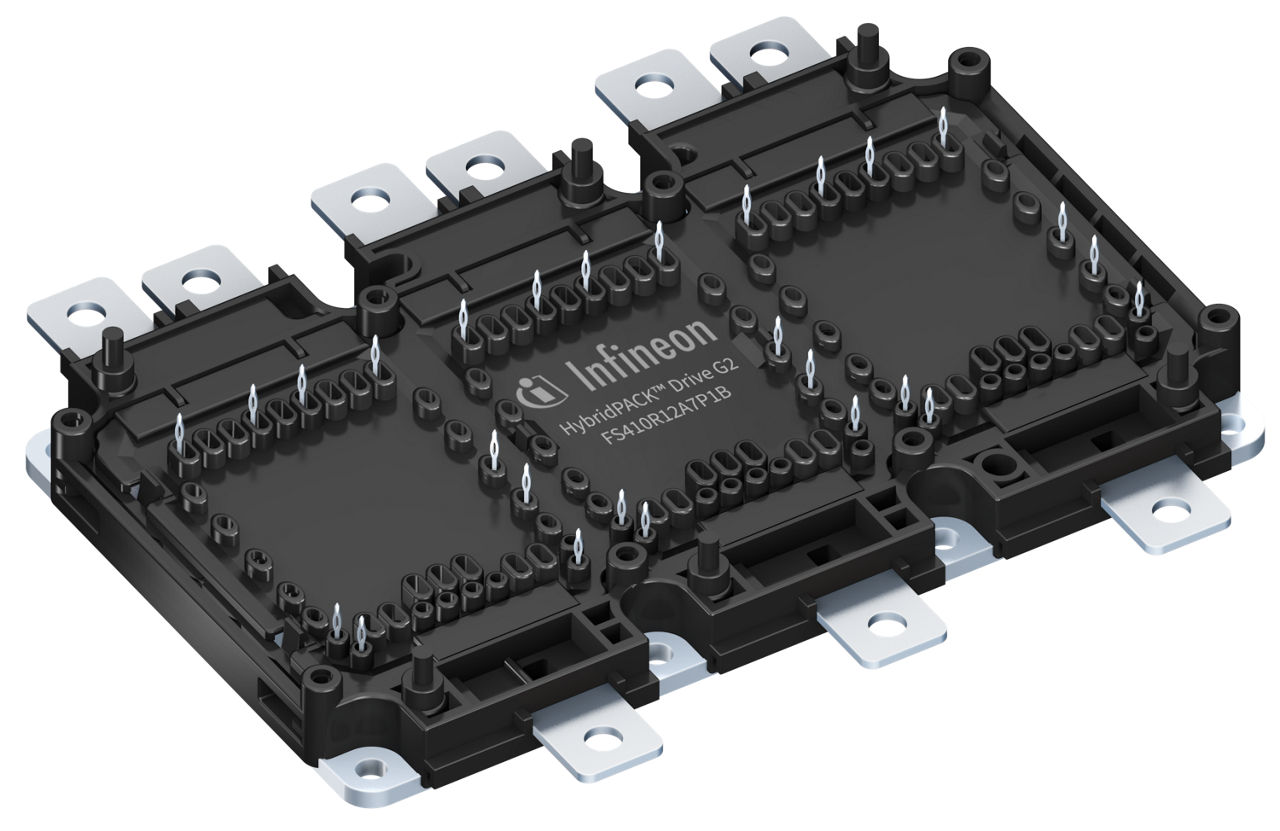

HybridPACK™ Driveは、ハイブリッド車や電気自動車に最適化された非常にコンパクトな6パックモジュール(1200 V/410 A)です。
データシート
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FS410R12A7P1B
FS410R12A7P1B
EA.
データシート

Product details

  • Currently planned availability until at least
    2035
  • IC(nom) / IF(nom)
    300 A
  • VCES (Tvj=25°C typ)
    1200 V
  • コンフィギュレーション
    Sixpack
  • パッケージ
    HybridPACK™ Drive G2
  • 技術
    IGBT EDT3
  • 特長
    PinFin Base Plate
  • 発売年
    2025
  • 認定
    Automotive
  • 電圧クラス max
    1200 V
推奨
OPN
FS410R12A7P1BHPSA1
製品ステータス active and preferred
インフィニオンパッケージ AG-HDG2XT-7611
パッケージ名 N/A
包装サイズ 6
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ AG-HDG2XT-7611
パッケージ名 -
包装サイズ 6
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
このパワーモジュールは、インフィニオンの次世代IGBTチップ技術1200 Vを実装しており、ミッドレンジからハイレンジの自動車パワークラスまでの電気ドライブトレインアプリケーション向けに最適化されています。

機能

  • VCES = 1200 V
  • ICN = 410 A / ICRM = 820 A
  • 低VCE,sat
  • 低スイッチング損失
  • Low QgおよびCrss
  • 低誘導設計
  • Tvj,op = 175°C
  • 内蔵温度センサー
  • 直冷ピンフィンベースプレート
  • PCBおよびクーラーアセンブリガイド
  • PressFITコンタクトテクノロジー
  • RoHS準拠、鉛フリー

利点

  • 高温サイクル能力
  • 内蔵ダイオード温度センサー
  • 新しいプラスチック材料
  • 温度能力の向上
  • PressFITコンタクトテクノロジー
  • RoHS準拠
  • 完全鉛フリー
  • 優れた信頼性
