FS3L40R12W2H7P_B11
Active and preferred
RoHS対応

FS3L40R12W2H7P_B11

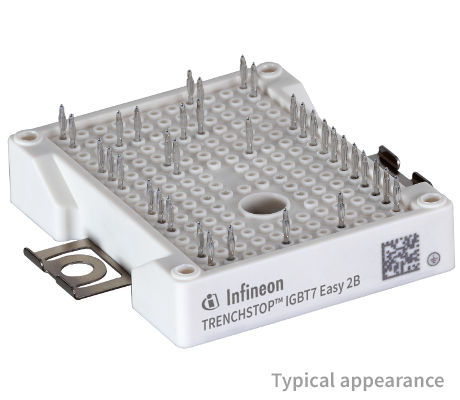

1200 V, 40 A 3-level IGBT module
データシート
個.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FS3L40R12W2H7P_B11
FS3L40R12W2H7P_B11
個.
データシート

製品仕様情報

  • IC(nom) / IF(nom)
    40 A
  • IC (最大)
    40 A
  • VCE(sat) (Tvj=25°C typ)
    1.7 V
  • VCES / VRRM
    1200 V
  • VF (Tvj=25°C typ)
    2.5 V
  • コンフィギュレーション
    3-level
  • パッケージ
    EasyPACK™ 2B
  • 寸法 (length)
    56.7 mm
  • 寸法 (width)
    48 mm
  • 技術
    IGBT7 - H7
  • 特長
    PressFIT
  • 認定
    Industrial
  • 電圧クラス (最大)
    1200 V
推奨
OPN
FS3L40R12W2H7PB11BPSA1
製品ステータス active and preferred
インフィニオン パッケージ AG-EASY2B
パッケージ名 N/A
梱包サイズ 18
梱包形態 TRAY
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 Yes
Infineon stock last updated:
 個. 在庫あり

製品ステータス
Active
インフィニオン パッケージ AG-EASY2B
パッケージ名 -
梱包サイズ 18
梱包形態 TRAY
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
個.
在庫あり

特長

  • Best in Class packages with 12mm height
  • Tvjop under overload condition til 175°C
  • Low Vce sat
  • Humidity ruggedness
  • PressFIT pins
  • Integrated NTC temperature sensor
  • Pre-applied Thermal Interface Material

利点

  • Best cost-performance ratio
  • Lower system cost
  • Enables high frequency operation
  • Reduced cooling requirements
