アクティブで優先
RoHS準拠

FS25R12W1T4_B11

1200 V, 25 A sixpack IGBT module
データシート
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FS25R12W1T4_B11
FS25R12W1T4_B11
EA.
データシート

Product details

  • IC(nom) / IF(nom)
    25 A
  • IC max
    25 A
  • VCE(sat) (Tvj=25°C typ)
    1.85 V
  • VF (Tvj=25°C typ)
    1.75 V
  • Configuration
    Sixpack
  • Housing
    EasyPACK™ 1B
  • Dimensions (length)
    48 mm
  • Dimensions (width)
    33.8 mm
  • Technology
    IGBT4 - T4
  • Features
    PressFIT
  • Qualification
    Industrial
  • Voltage Class max
    1200 V
推奨
OPN
FS25R12W1T4B11BOMA1
製品ステータス active and preferred
インフィニオンパッケージ AG-EASY1B
パッケージ名 N/A
包装サイズ 24
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ AG-EASY1B
パッケージ名 -
包装サイズ 24
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

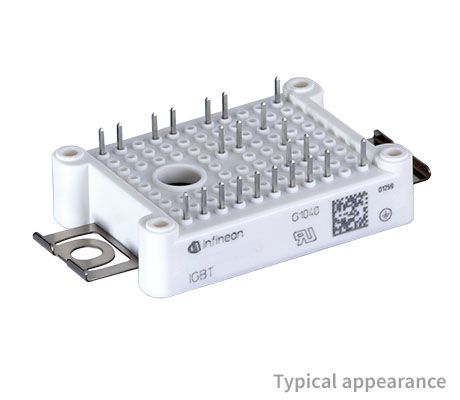

EasyPACK™1B 1200 V, 25 A sixpack IGBT module with TRENCHSTOP™ IGBT4, Emitter Controlled 4 diode, NTC and PressFIT Contact Technology. Also available as variation with Soldering connection technology: FS25R12W1T4 . This module can be replaced easily with FS25R12W1T7_B11 for more power with TRENCHSTOP™ IGBT7

機能

  • Low switching losses
  • Trench IGBT4
  • VCEsatwith positive temp. coeffi.
  • Low VCEsat
  • Al2O3 substrate
  • Compact design
  • PressFIT contact technology
  • Rugged mounting
  • Integrated mounting clamps
