Active and preferred
RoHS準拠

FS20R06W1E3

600 V, 20 A sixpack IGBT module
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FS20R06W1E3
FS20R06W1E3
データシート

Product details

  • IC(nom) / IF(nom)
    20 A
  • IC max
    20 A
  • VCE(sat) (Tvj=25°C typ)
    1.55 V
  • VCES / VRRM
    600 V
  • VF (Tvj=25°C typ)
    1.6 V
  • コンフィギュレーション
    Sixpack
  • パッケージ
    EasyPACK™ 1B
  • 寸法 (length)
    48 mm
  • 寸法 (width)
    33.8 mm
  • 技術
    IGBT3 - E3
  • 認定
    Industrial
  • 電圧クラス max
    600 V
推奨
OPN
FS20R06W1E3BOMA1
製品ステータス active and preferred
インフィニオンパッケージ AG-EASY1B
パッケージ名 N/A
包装サイズ 24
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ AG-EASY1B
パッケージ名 -
包装サイズ 24
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EasyPACK™ 1B 600V sixpack IGBT module with Trench/Fieldstop IGBT3, Emitter Controlled 3 diode and NTC.

機能

  • Low switching losses
  • Trench IGBT3
  • VCEsatwith positive temp. coeffici.
  • Low VCEsat
  • Al2O3 substrate
  • Compact design
  • Solder contact technology
  • Rugged mounting
  • Integrated mounting clamps

図

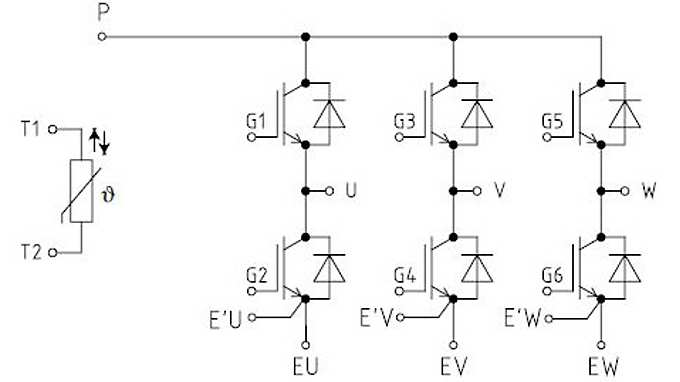

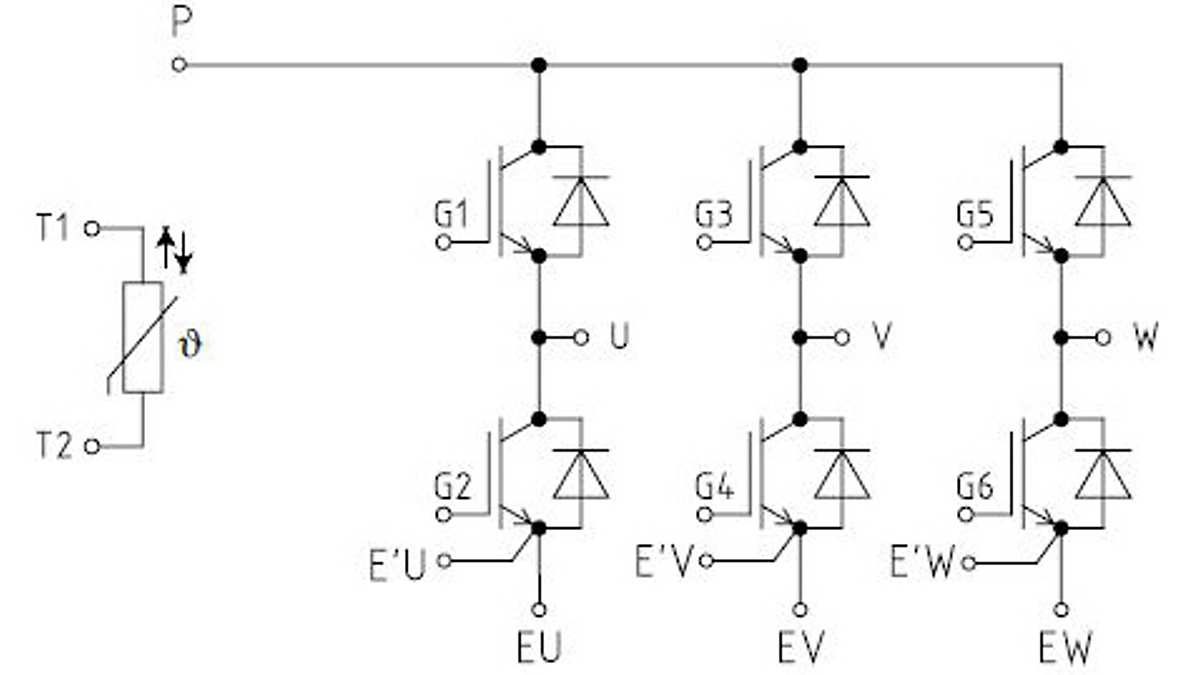

Circuit_diagram_EasyPACK_1B_e
Circuit_diagram_EasyPACK_1B_e
Circuit_diagram_EasyPACK_1B_e Circuit_diagram_EasyPACK_1B_e Circuit_diagram_EasyPACK_1B_e
×
