アクティブで優先
RoHS準拠

FS200R12W3T7_B11

1200 V, 200 A sixpack IGBT module
データシート
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FS200R12W3T7_B11
FS200R12W3T7_B11
EA.
データシート

Product details

  • IC(nom) / IF(nom)
    200 A
  • IC max
    200 A
  • VCE(sat) (Tvj=25°C typ)
    1.55 V
  • VCES / VRRM
    1200 V
  • VF (Tvj=25°C typ)
    1.72 V
  • Configuration
    Sixpack
  • Housing
    EasyPACK™ 3B
  • Dimensions (length)
    109.9 mm
  • Dimensions (width)
    62 mm
  • Technology
    IGBT7 - T7
  • Features
    PressFIT
  • Qualification
    Industrial
  • Voltage Class max
    1200 V
推奨
OPN
FS200R12W3T7B11BPSA1
製品ステータス active and preferred
インフィニオンパッケージ AG-EASY3B
パッケージ名 N/A
包装サイズ 8
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ AG-EASY3B
パッケージ名 -
包装サイズ 8
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

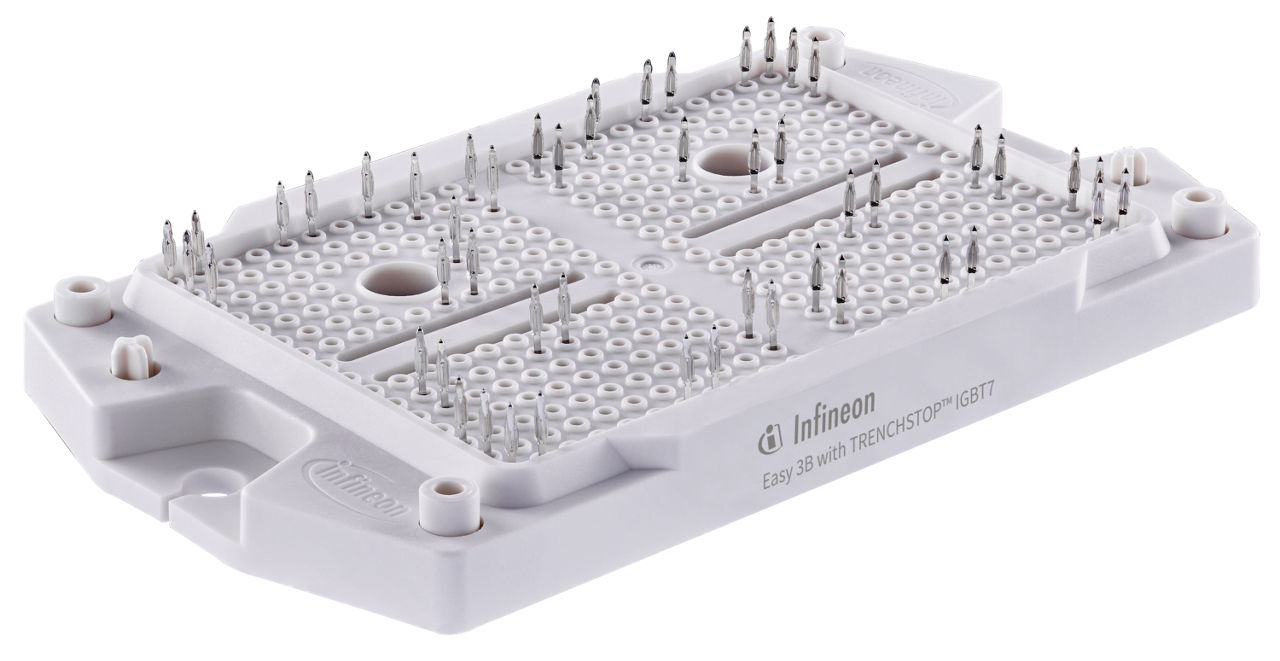

EasyPACK™ 3B 1200 V, 200 A IGBT module with TRENCHSTOP™ IGBT7 , Emitter Controlled 7 diode, PressFIT contact technology and NTC. As a member of Easy3B package family, it enriches the product portfolio for industrial drives application.

機能

  • IGBT and diode are based on latest micro-pattern trenches technology
  • Low Rth and low power losses
  • Enhanced controllability of dv/dt
  • Optimized for drive applications

利点

  • Higher power density
  • Lower power losses
  • Complete portfolio in 12mm height
  • Platform-based design
  • Power extension
  • Reduction in system cost
  • Reduced system complexity
