Active and preferred
RoHS準拠

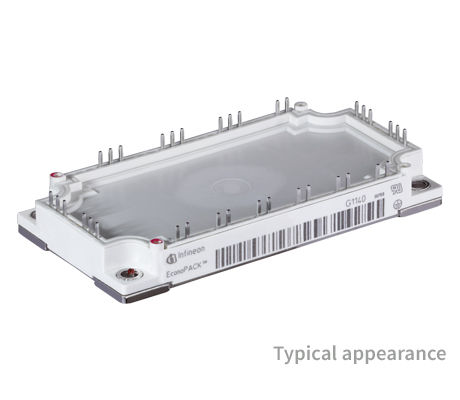

FS200R12KT4R

1200 V, 200 A sixpack IGBT module
データシート
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FS200R12KT4R
FS200R12KT4R
EA.
データシート

Product details

  • IC(nom) / IF(nom)
    200 A
  • IC max
    200 A
  • VCE(sat) (Tvj=25°C typ)
    1.75 V
  • VF (Tvj=25°C typ)
    1.7 V
  • コンフィギュレーション
    Sixpack
  • パッケージ
    EconoPACK™ 3
  • 寸法 (length)
    122 mm
  • 寸法 (width)
    62 mm
  • 技術
    IGBT4 - T4
  • 認定
    Industrial
  • 電圧クラス max
    1200 V
推奨
OPN
FS200R12KT4RBOSA1
製品ステータス active and preferred
インフィニオンパッケージ AG-ECONO3B
パッケージ名 N/A
包装サイズ 10
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ AG-ECONO3B
パッケージ名 -
包装サイズ 10
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
EconoPACK™ 3 1200 V, 200 A sixpack IGBT module with fast TRENCHSTOP™ IGBT4 and NTC. Also available as variation with PressFIT mounting technology: FS200R12KT4R_B11 .

機能

  • Cont. op. power limited to 150 Arms
  • Low VCEsat
  • Tvj op = 150°C
  • Al2O3 substrate
  • Copper base plate
  • Standard housing
