FS150R12N2T7

1200 V, 150 A sixpack IGBT module
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FS150R12N2T7
FS150R12N2T7
データシート

Product details

  • IC(nom) / IF(nom)
    150 A
  • IC max
    150 A
  • VCE(sat) (Tvj=25°C typ)
    1.55 V
  • VCES / VRRM
    1200 V
  • VF (Tvj=25°C typ)
    1.72 V
  • コンフィギュレーション
    Sixpack
  • パッケージ
    EconoPACK™ 2
  • 寸法 (length)
    107.5 mm
  • 寸法 (width)
    45 mm
  • 技術
    IGBT7 - T7
  • 認定
    Industrial
  • 電圧クラス max
    1200 V
推奨
OPN
FS150R12N2T7BPSA2
製品ステータス active and preferred
インフィニオンパッケージ AG-ECONO2B
パッケージ名 N/A
包装サイズ 15
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ AG-ECONO2B
パッケージ名 -
包装サイズ 15
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EconoPACK™ 2 1200 V, 150 A sixpack IGBT module with TRENCHSTOP™ IGBT7 , Emitter Controlled 7 diode and NTC. Also available as variation with PressFIT mounting technology.

機能

  • TRENCHSTOP™ IGBT7
  • Low VCEsat and Low switching losses
  • Overload operation up to 175°C
  • 2.5 kV AC 1min insulation
  • High reliability and power density
  • Copper base plate
  • Optimized heat spread
  • High power density
  • Solder or PressFIT contact technology
  • RoHS compliant

図

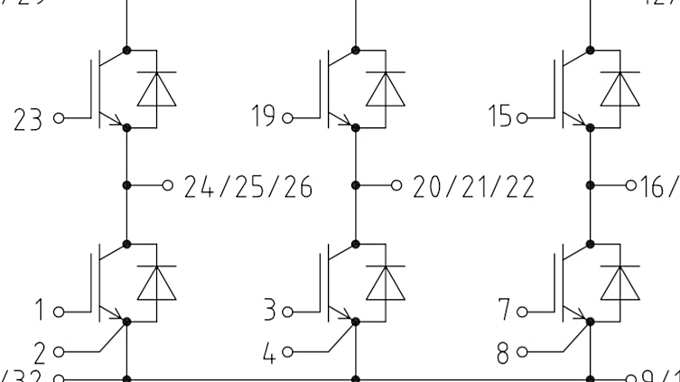

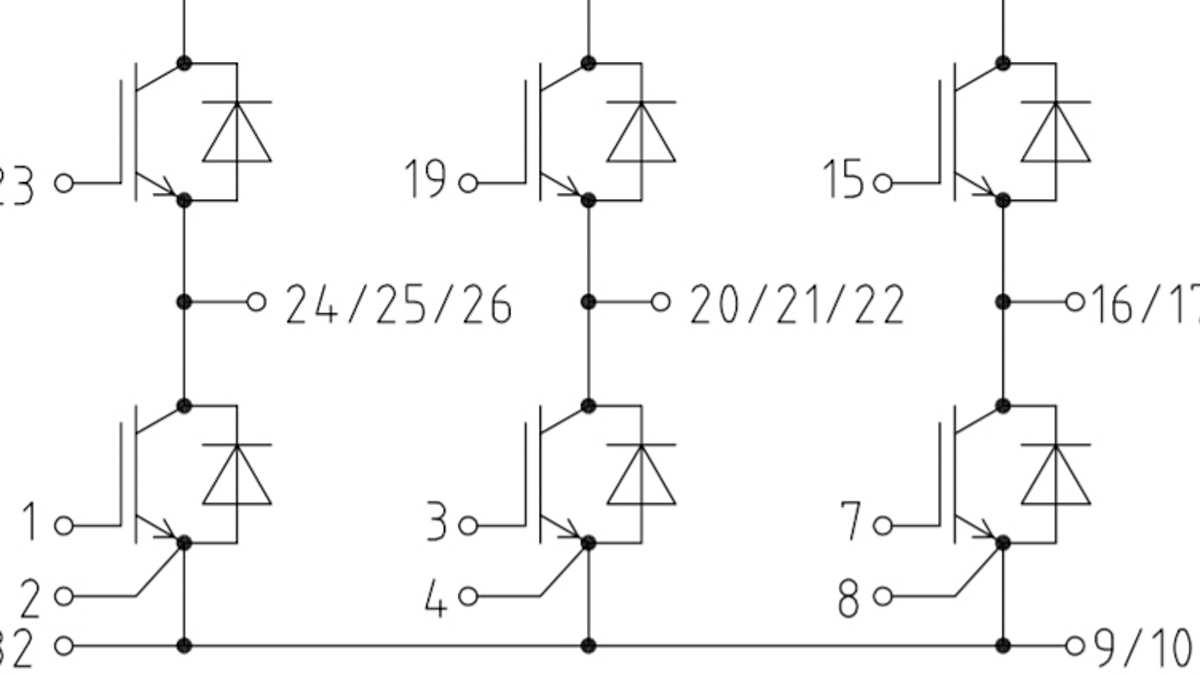

econopack_sixpack
econopack_sixpack
econopack_sixpack econopack_sixpack econopack_sixpack
×
modalImg
