Active and preferred
RoHS準拠

FS150R07N3E4

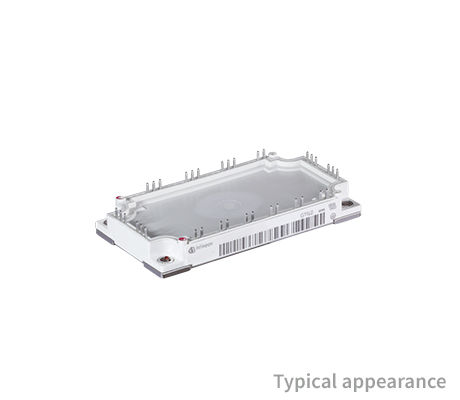

650 V, 150 A sixpack IGBT module
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FS150R07N3E4
FS150R07N3E4
データシート

Product details

  • IC(nom) / IF(nom)
    150 A
  • IC max
    150 A
  • VCE(sat) (Tvj=25°C typ)
    1.55 V
  • VCES / VRRM
    650 V
  • VF (Tvj=25°C typ)
    1.55 V
  • コンフィギュレーション
    Sixpack
  • パッケージ
    EconoPACK™ 3
  • 寸法 (width)
    62 mm
  • 寸法 (length)
    122 mm
  • 技術
    IGBT4 - E4
  • 特長
    Solder pin
  • 認定
    Industrial
  • 電圧クラス max
    650 V
推奨
OPN
FS150R07N3E4BOSA1
製品ステータス active and preferred
インフィニオンパッケージ AG-ECONO3B
パッケージ名 N/A
包装サイズ 10
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ AG-ECONO3B
パッケージ名 -
包装サイズ 10
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EconoPACK™ 3 650 V, 150 A sixpack IGBT module with low sat and fast TRENCHSTOP™ IGBT4, Emitter Controlled 4 Diode and NTC. Also available as variation with PressFIT mounting technology: FS150R07N3E4_B11

機能

  • Incr. blocking volt. capab. < 650 V
  • High short circuit capability
  • Self limiting short circuit current
  • Tvj op = 150°C
  • Integrated NTC temperature sensor
  • Solder contact technology
  • Copper base plate
  • Standard housing

図

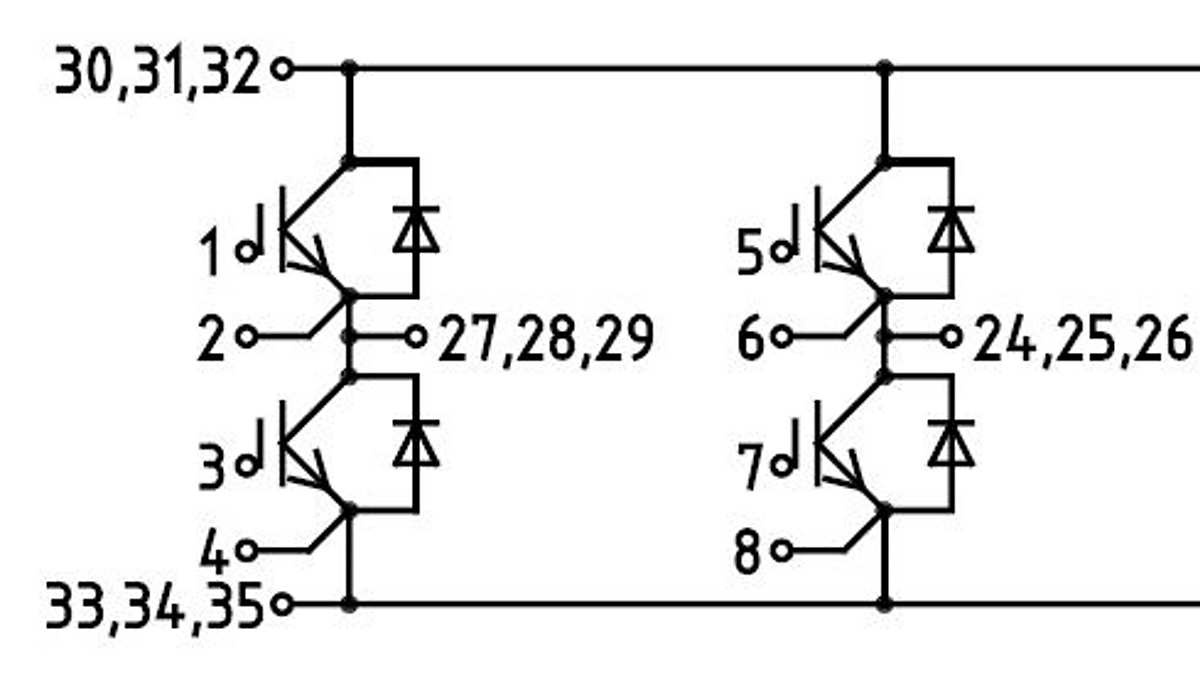

Circuit_diagram_EconoPACK_3B_b
Circuit_diagram_EconoPACK_3B_b
Circuit_diagram_EconoPACK_3B_b Circuit_diagram_EconoPACK_3B_b Circuit_diagram_EconoPACK_3B_b
×
modalImg
