Active and preferred
RoHS準拠
鉛フリー

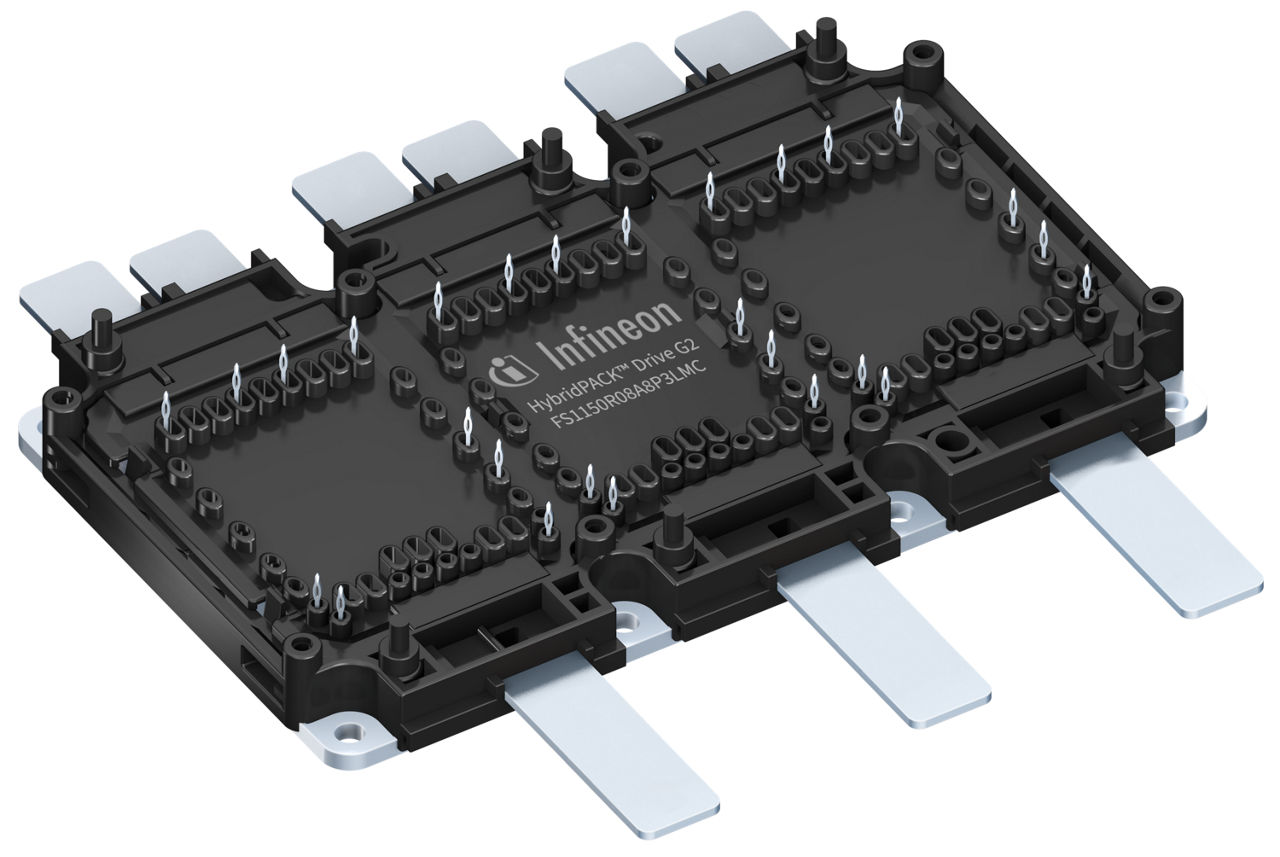

FS1150R08A8P3LMC

このHybridPACK™ Drive G2モジュールは、ハイブリッド車と電気自動車向けに最適化された拡張パッケージを備えた非常にコンパクトな6パックパワーモジュールです
データシート
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FS1150R08A8P3LMC
FS1150R08A8P3LMC
EA.
データシート

Product details

  • Currently planned availability until at least
    2038
  • IC(nom) / IF(nom)
    1150 A
  • VCE(sat) (Tvj=25°C typ)
    1.08 V
  • VCES (Tvj=25°C typ)
    750 V
  • コンフィギュレーション
    Sixpack
  • パッケージ
    HybridPACK™ Drive G2
  • 技術
    IGBT EDT3
  • 特長
    Long Tabs, PinFin Base Plate
  • 発売年
    2024
  • 認定
    Automotive
  • 電圧クラス max
    750 V
推奨
OPN
FS1150R08A8P3LMCHPSA1
製品ステータス active and preferred
インフィニオンパッケージ AG-HDG2XT-7661
パッケージ名 N/A
包装サイズ 6
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ AG-HDG2XT-7661
パッケージ名 -
包装サイズ 6
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

機能

  • VCES = 750 V
  • ICN = 1150 A / ICRM = 2300 A
  • ブロッキング電圧750 V
  • Low VCE、sat
  • 低スイッチング損失
  • low QgおよびCrss
  • 低誘導設計
  • 4.2kV DC 1秒絶縁
  • 高沿面距離と空間距離
  • 直冷PinFinベースプレート
  • PCBおよびクーラーアセンブリガイドライン
  • PressFITコンタクトテクノロジー

利点

  • 高温サイクル能力
  • ダイオード温度センサ
  • 新プラスチック素材
  • より良い温度能力
  • 新しいフレームデザイン
  • 下部システムBOM
  • AC接触抵抗
  • タブ温度を下げる
  • PressFITコンタクトテクノロジー
  • RoHS対応
  • 完全鉛フリー
  • 優れた信頼性
