FS100R07PE4

650 V, 100 A sixpack IGBT module
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FS100R07PE4
FS100R07PE4
データシート

製品仕様情報

  • IC(nom) / IF(nom)
    100 A
  • IC (最大)
    100 A
  • VCE(sat) (Tvj=25°C typ)
    1.55 V
  • VCES / VRRM
    650 V
  • VF (Tvj=25°C typ)
    1.55 V
  • コンフィギュレーション
    Sixpack
  • パッケージ
    EconoPACK™ 4
  • 寸法 (length)
    130 mm
  • 寸法 (width)
    70.6 mm
  • 技術
    IGBT4 - E4
  • 特長
    PressFIT
  • 認定
    Industrial
  • 電圧クラス (最大)
    650 V
推奨
OPN
FS100R07PE4BOSA1
製品ステータス active and preferred
インフィニオン パッケージ
AG-ECONO4
パッケージ名 N/A
梱包サイズ 6
梱包形態 TRAY
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオン パッケージ
AG-ECONO4
パッケージ名 -
梱包サイズ 6
梱包形態 TRAY
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
EconoPACK™ 4 650V sixpack IGBT module with Trench/Fieldstop IGBT4, Emitter Controlled 4 diode, NTC and PressFIT Contact Technology

特長

  • Extended operation temp. Tvj op
  • Low switching losses
  • VCEsatwith positive temp. coeffici.
  • 4 kV AC 1min insulation
  • Standard housing

アプリケーション

図

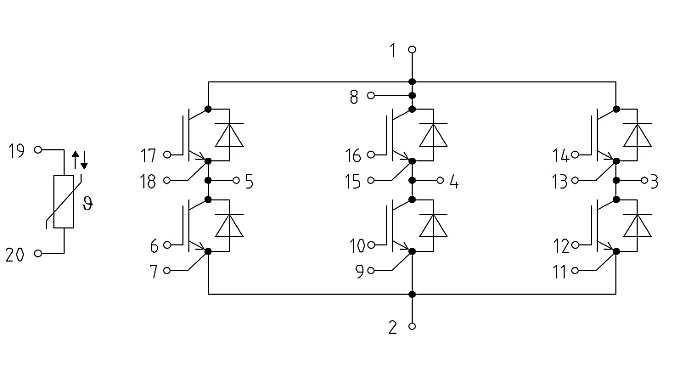

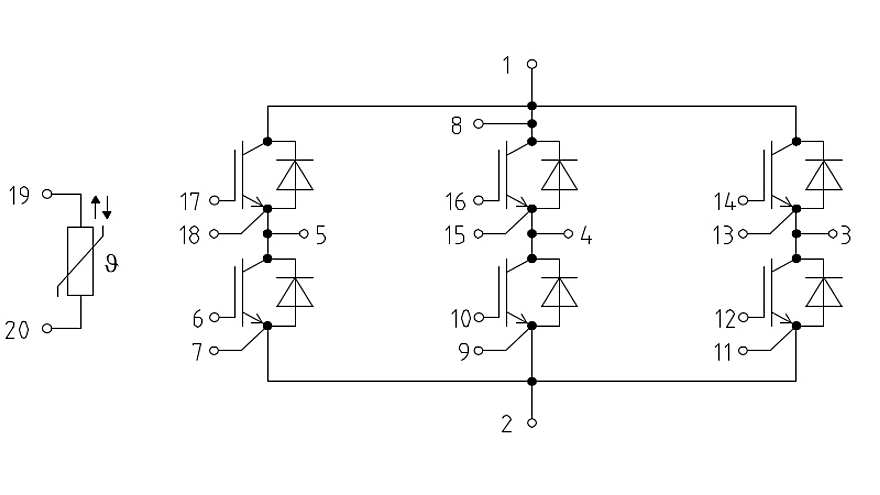

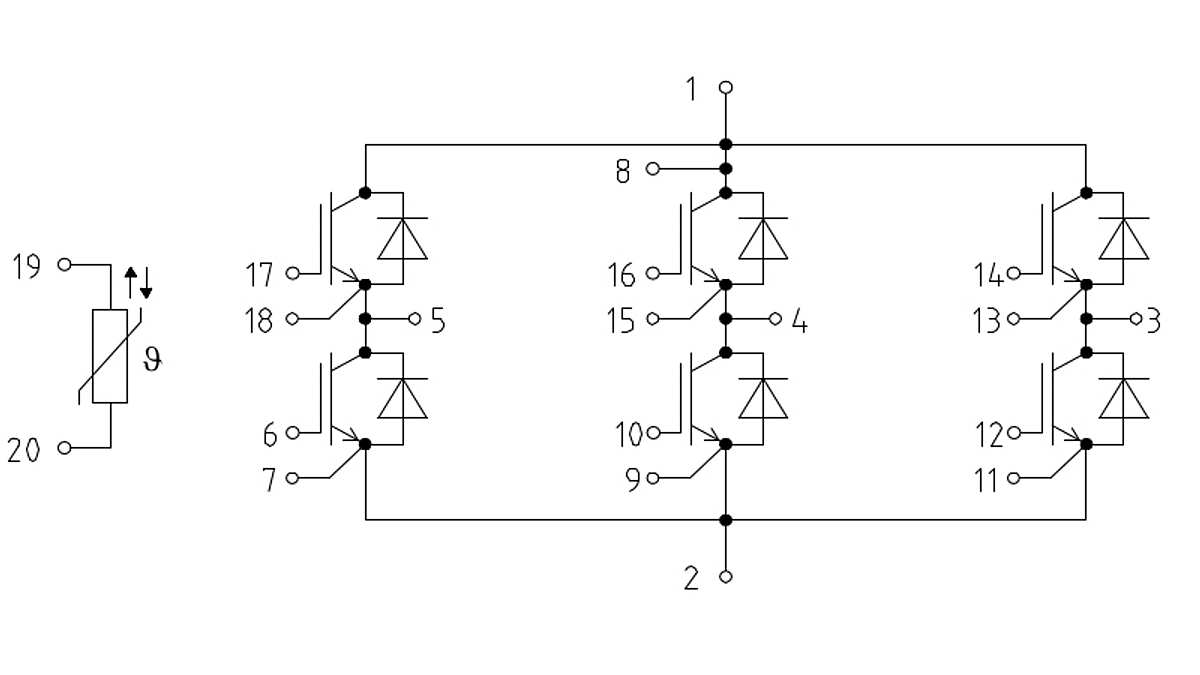

EconoPACK4_FS
EconoPACK4_FS
EconoPACK4_FS EconoPACK4_FS EconoPACK4_FS
×
