新規設計は非推奨
RoHS準拠

FS100R06KE3

600 V, 100 A sixpack IGBT module
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FS100R06KE3
FS100R06KE3
データシート

Product details

  • IC(nom) / IF(nom)
    100 A
  • IC max
    100 A
  • VCE(sat) (Tvj=25°C typ)
    1.45 V
  • VCES / VRRM
    600 V
  • VF (Tvj=25°C typ)
    1.55 V
  • コンフィギュレーション
    Sixpack
  • パッケージ
    EconoPACK™ 3
  • 寸法 (length)
    122 mm
  • 寸法 (width)
    62 mm
  • 技術
    IGBT3 - E3
  • 認定
    Industrial
  • 電圧クラス max
    600 V
OPN
FS100R06KE3BOSA1
製品ステータス not for new design
インフィニオンパッケージ AG-ECONO3B
パッケージ名 N/A
包装サイズ 10
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス not for new design
インフィニオンパッケージ AG-ECONO3B
パッケージ名 -
包装サイズ 10
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EconoPACK™ 3 1200V sixpack IGBT module with fast Trench/Fieldstop IGBT3, Emitter Controlled 3 Diode and NTC

機能

  • High power density
  • Established Econo module concept
  • Integ. temperature sensor available
  • Low stray inductance module design
  • RoHS compliant

用途

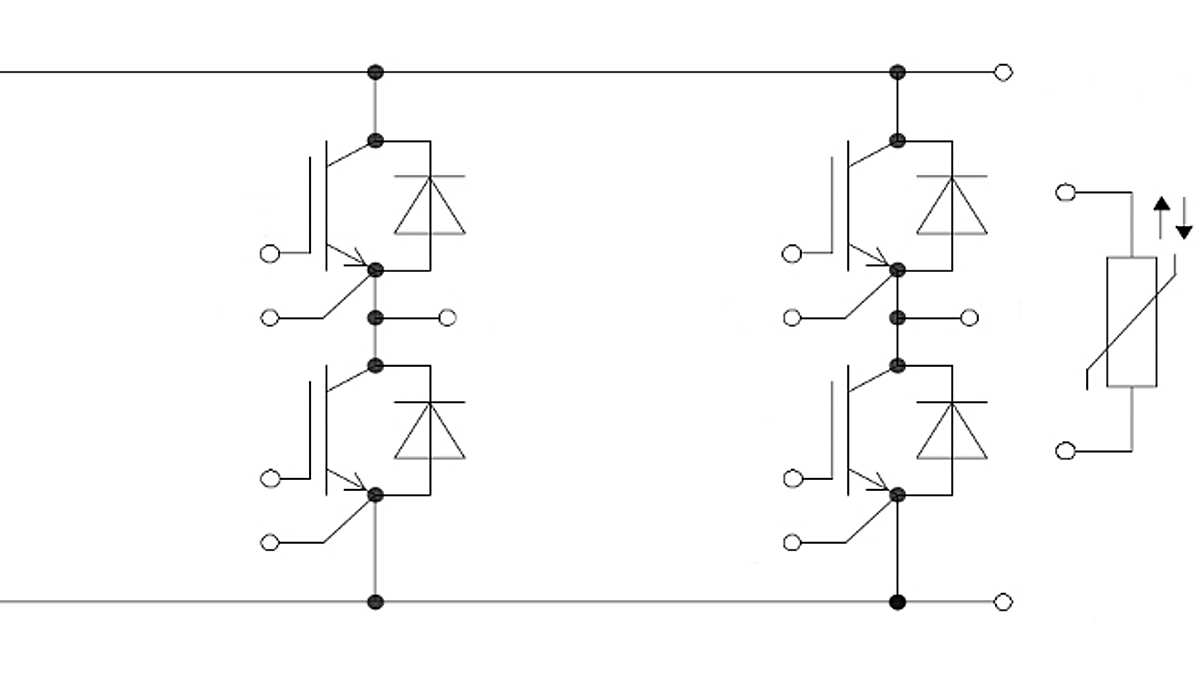

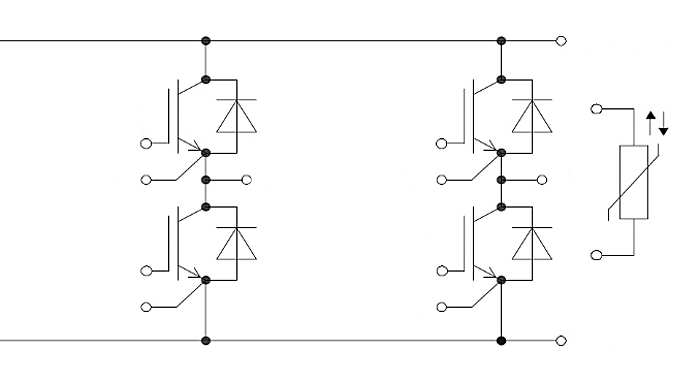

図

EconoPACK3
EconoPACK3
EconoPACK3 EconoPACK3 EconoPACK3
×
