Active and preferred
RoHS準拠

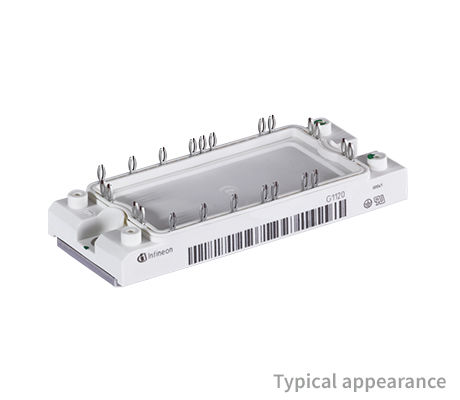

FP50R07N2E4_B11

650 V, 50 A PIM three phase input rectifier IGBT module
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FP50R07N2E4_B11
FP50R07N2E4_B11
データシート

Product details

  • IC(nom) / IF(nom)
    50 A
  • IC max
    50 A
  • VCE(sat) (Tvj=25°C typ)
    1.55 V
  • VCES / VRRM
    650 V
  • VF (Tvj=25°C typ)
    1.55 V
  • コンフィギュレーション
    PIM
  • パッケージ
    EconoPIM™ 2
  • 寸法 (width)
    45 mm
  • 寸法 (length)
    107 mm
  • 技術
    IGBT4 - E4
  • 特長
    PressFIT
  • 認定
    Industrial
  • 電圧クラス max
    650 V
推奨
OPN
FP50R07N2E4B11BPSA1
製品ステータス active and preferred
インフィニオンパッケージ AG-ECONO2B
パッケージ名 N/A
包装サイズ 15
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ AG-ECONO2B
パッケージ名 -
包装サイズ 15
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EconoPIM™2 650 V, 50 A three-phase PIM IGBT module with TRENCHSTOP™ IGBT4, Emitter Controlled 4 diode, NTC and PressFIT contact technology .

機能

  • Incr. blocking volt. capab. < 650 V
  • High current density
  • Tvj op = 150°C
  • VCEsatwith positive temp. coeffici.
  • Integrated NTC temperature sensor
  • Isolated base plate
  • Copper base plate
