FP25R12W2T7_B11

1200 V, 25 A PIM IGBT module
データシート
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FP25R12W2T7_B11
FP25R12W2T7_B11
EA.
データシート

Product details

  • IC(nom) / IF(nom)
    25 A
  • IC max
    25 A
  • VCE(sat) (Tvj=25°C typ)
    1.6 V
  • VF (Tvj=25°C typ)
    1.83 V
  • Configuration
    PIM
  • Housing
    EasyPIM™ 2B
  • Dimensions (width)
    48 mm
  • Dimensions (length)
    56.7 mm
  • Technology
    IGBT7 - T7
  • Features
    PressFIT
  • Qualification
    Industrial
  • Voltage Class max
    1200 V
推奨
OPN
FP25R12W2T7B11BPSA1
製品ステータス active and preferred
インフィニオンパッケージ AG-EASY2B
パッケージ名 N/A
包装サイズ 15
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ AG-EASY2B
パッケージ名 -
包装サイズ 15
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

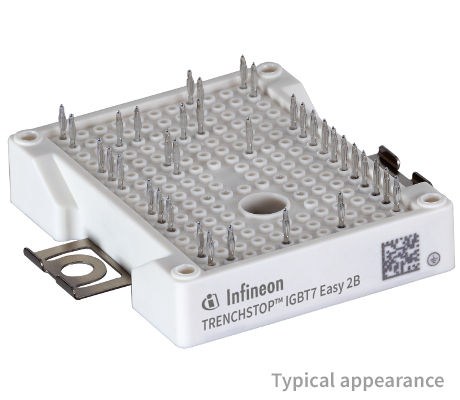

EasyPACK™ 2B 1200 V, 25 A PIM IGBT module with TRENCHSTOP™ IGBT7 , Emitter Controlled 7 diode, NTC and PressFIT contact technology .

機能

  • Low VCEsat
  • TRENCHSTOP™ IGBT7
  • Overload operation up to 175°C
  • 2.5 kV AC 1min insulation
  • Al2O3 substrate
  • High power density
  • Compact design
  • PressFIT contact technology
