Active and preferred
RoHS準拠

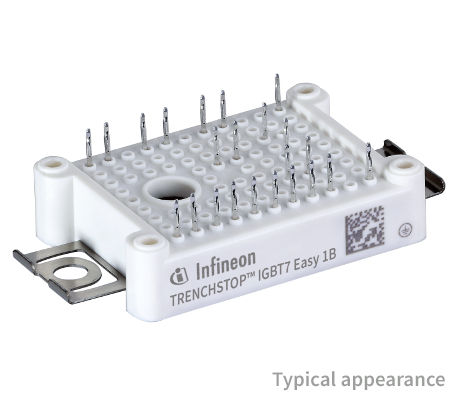

FP25R12W1T7

1200 V, 25 A PIM IGBT module
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FP25R12W1T7
FP25R12W1T7
データシート

製品仕様情報

  • IC(nom) / IF(nom)
    25 A
  • IC max
    25 A
  • VCE(sat) (Tvj=25°C typ)
    1.6 V
  • VF (Tvj=25°C typ)
    1.83 V
  • コンフィギュレーション
    PIM
  • パッケージ
    EasyPIM™ 1B
  • 寸法 (length)
    56.7 mm
  • 寸法 (width)
    48 mm
  • 技術
    IGBT7 - T7
  • 認定
    Industrial
  • 電圧クラス max
    1200 V
推奨
OPN
FP25R12W1T7BOMA1
製品ステータス active and preferred
インフィニオンパッケージ AG-EASY1B
パッケージ名 N/A
包装サイズ 24
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ AG-EASY1B
パッケージ名 -
包装サイズ 24
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EasyPIM™ 1B 1200 V, 25 A three phase input rectifier PIM (Power Integrated Modules) IGBT module with TRENCHSTOP™ IGBT7 , Emitter Controlled 7 diode and NTC. Also available with PressFIT contact technology .

機能

  • Low on state voltage VCEsat& Vf
  • Tvj op = 175°C at overload
  • Enhanced controllability of dv/dt
  • Optimized switching losses for dv/dt = 5kV/µs
  • 8 μs short-circuit robustness
  • Improved FWD softness

図

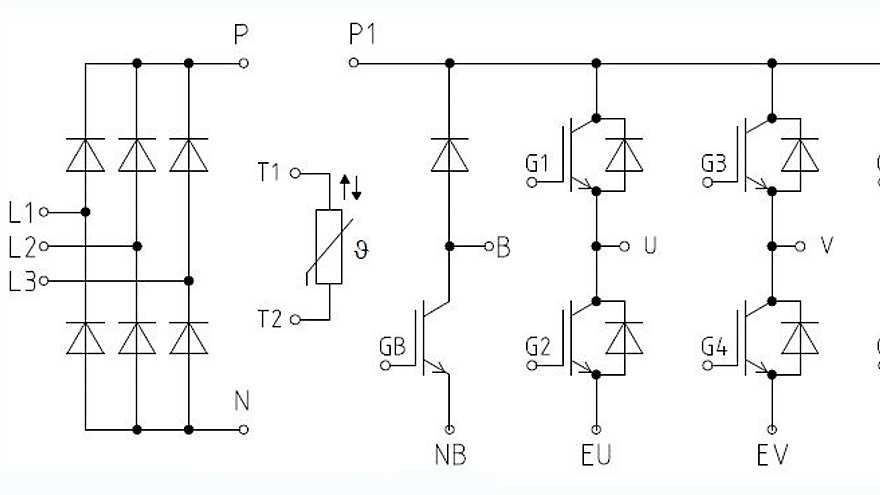

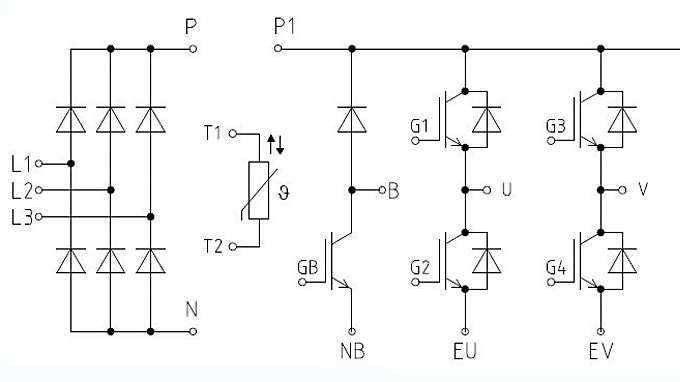

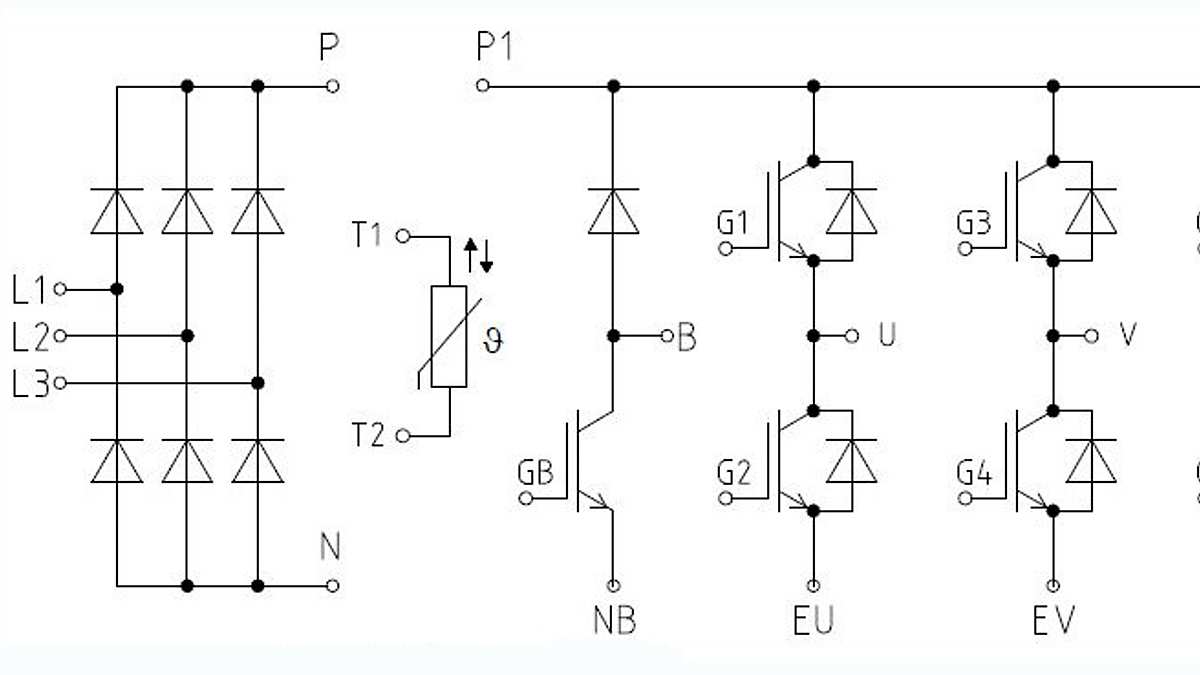

Circuit_diagram_EasyPIM_2B_b
Circuit_diagram_EasyPIM_2B_b
Circuit_diagram_EasyPIM_2B_b Circuit_diagram_EasyPIM_2B_b Circuit_diagram_EasyPIM_2B_b
×
