FP15R12KE3G
生産終了
生産終了
RoHS対応

FP15R12KE3G

生産終了
1200 V, 15 A PIM three phase input rectifier IGBT module
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FP15R12KE3G
FP15R12KE3G
データシート

製品仕様情報

  • IC(nom) / IF(nom)
    15 A
  • IC (最大)
    15 A
  • VCE(sat) (Tvj=25°C typ)
    1.7 V
  • VF (Tvj=25°C typ)
    1.65 V
  • コンフィギュレーション
    PIM
  • パッケージ
    EconoPIM™ 2
  • 寸法 (length)
    107 mm
  • 寸法 (width)
    45 mm
  • 技術
    IGBT3 - E3
  • 特長
    Solder pin
  • 認定
    Industrial
  • 電圧クラス (最大)
    1200 V
OPN
FP15R12KE3GBPSA1
製品ステータス discontinued
インフィニオン パッケージ AG-ECONO2C
パッケージ名 N/A
梱包サイズ 15
梱包形態 TRAY
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 Yes
Infineon stock last updated:

製品ステータス discontinued
インフィニオン パッケージ AG-ECONO2C
パッケージ名 -
梱包サイズ 15
梱包形態 TRAY
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
EconoPIM™ 2 1200V three phase PIM IGBT module with IGBT3 and NTC

特長

  • Low stray inductance module design
  • High reliability and power density
  • Copper base plate for optimized heat spread
  • Solderable pins
  • Low switching losses
  • High switching frequency
  • RoHS compliant

アプリケーション

図

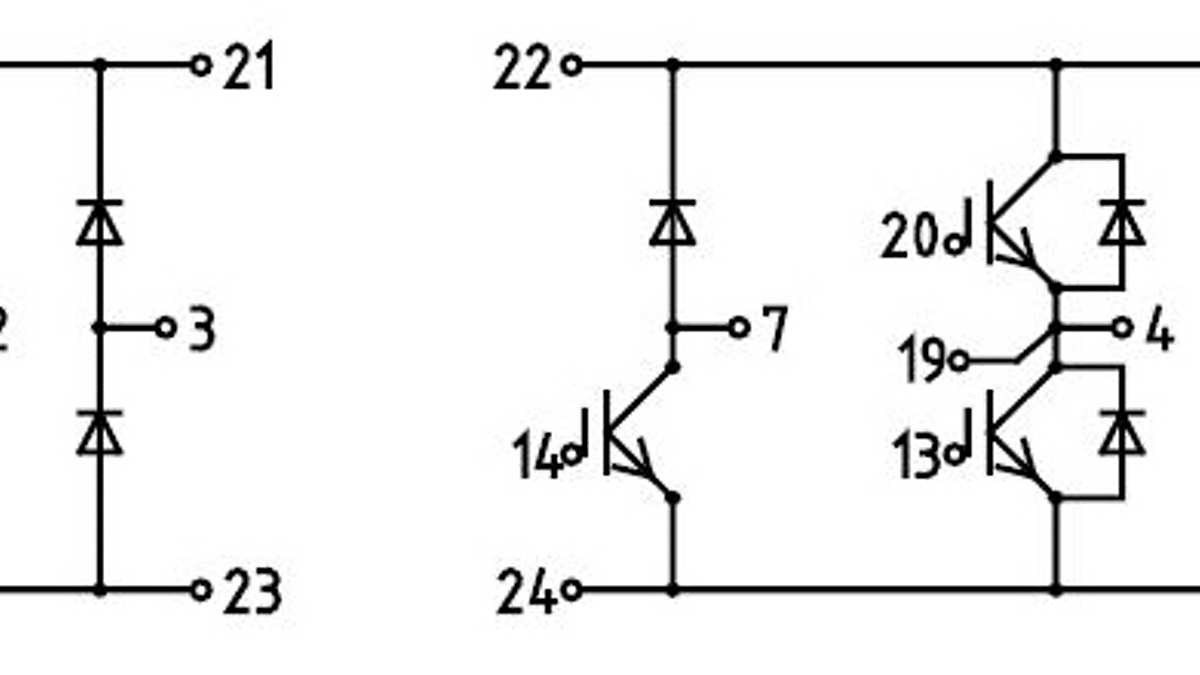

Circuit_diagram_EconoPIM_2B_c
Circuit_diagram_EconoPIM_2B_c
Circuit_diagram_EconoPIM_2B_c Circuit_diagram_EconoPIM_2B_c Circuit_diagram_EconoPIM_2B_c
×
modalImg
