Active and preferred
RoHS準拠

FP10R12W1T4

1200 V, 10 A PIM IGBT module
データシート
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FP10R12W1T4
FP10R12W1T4
EA.
データシート

Product details

  • IC(nom) / IF(nom)
    10 A
  • IC max
    10 A
  • VCE(sat) (Tvj=25°C typ)
    1.85 V
  • VF (Tvj=25°C typ)
    1.75 V
  • コンフィギュレーション
    PIM
  • パッケージ
    EasyPIM™ 1B
  • 寸法 (length)
    48 mm
  • 寸法 (width)
    33.8 mm
  • 技術
    IGBT4 - T4
  • 認定
    Industrial
  • 電圧クラス max
    1200 V
推奨
OPN
FP10R12W1T4BOMA1
製品ステータス active and preferred
インフィニオンパッケージ AG-EASY1B
パッケージ名 N/A
包装サイズ 24
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ AG-EASY1B
パッケージ名 -
包装サイズ 24
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
EasyPIM™ 1B 1200 V, 10 A three phase input rectifier PIM (Power Integrated Modules) IGBT module with fast TRENCHSTOP™ IGBT4, Emitter Controlled 4 diode and NTC. Also available as variation with PressFIT mounting technology: FP10R12W1T4_B11 .

機能

  • Low switching losses
  • VCEsatwith positive temp. coeffi.
  • Low VCEsat
  • Al2O3 substrate
  • Compact design
  • Solder contact technology
  • Rugged mounting
  • Integrated mounting clamps

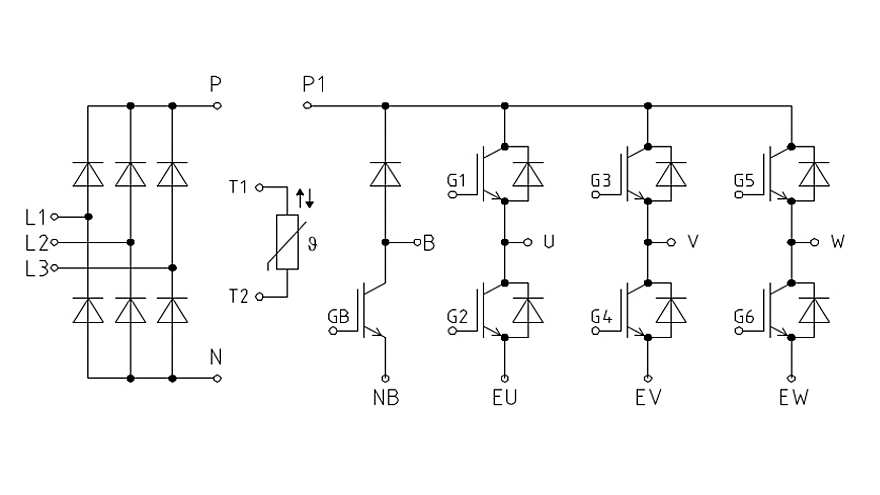

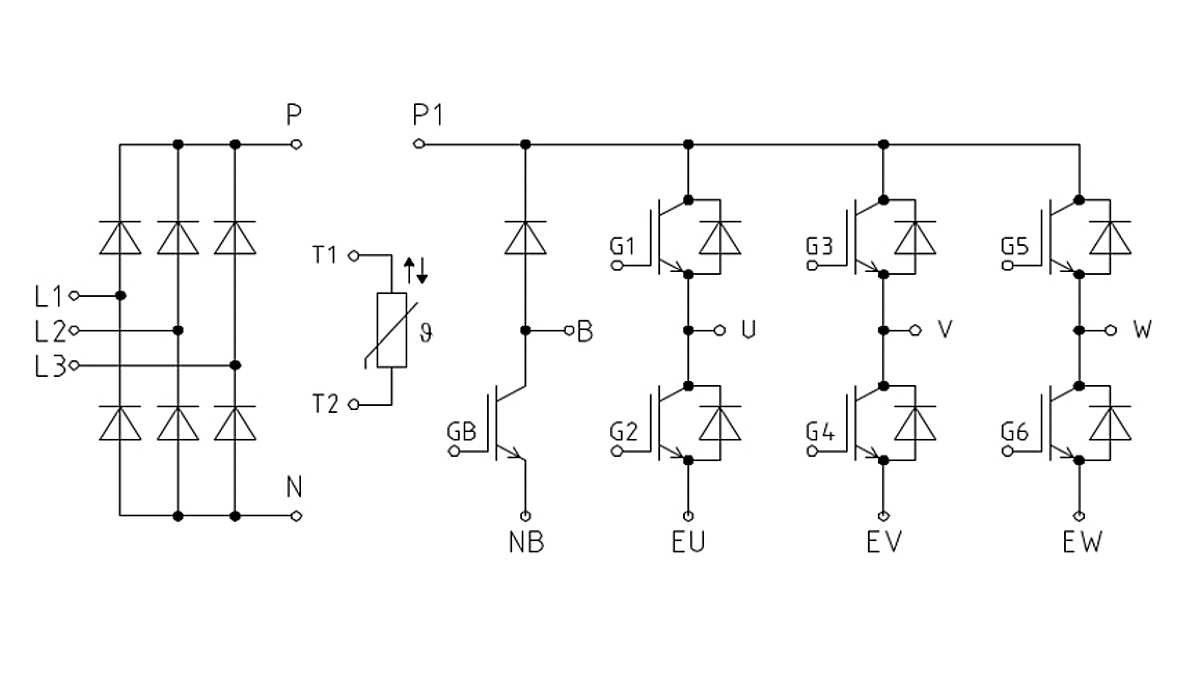

図

EasyPIM2B
EasyPIM2B
EasyPIM2B EasyPIM2B EasyPIM2B
×
modalImg
