アクティブで優先
RoHS準拠

FP10R06W1E3_B11

600 V, 10 A PIM IGBT module
データシート
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FP10R06W1E3_B11
FP10R06W1E3_B11
EA.
データシート

Product details

  • IC(nom) / IF(nom)
    10 A
  • IC max
    10 A
  • VCE(sat) (Tvj=25°C typ)
    1.55 V
  • VCES / VRRM
    600 V
  • VF (Tvj=25°C typ)
    1.6 V
  • Configuration
    PIM
  • Housing
    EasyPIM™ 1B
  • Dimensions (length)
    48 mm
  • Dimensions (width)
    33.8 mm
  • Technology
    IGBT3 - E3
  • Features
    PressFIT
  • Qualification
    Industrial
  • Voltage Class max
    600 V
推奨
OPN
FP10R06W1E3B11BOMA1
製品ステータス active and preferred
インフィニオンパッケージ AG-EASY1B
パッケージ名 N/A
包装サイズ 24
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ AG-EASY1B
パッケージ名 -
包装サイズ 24
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

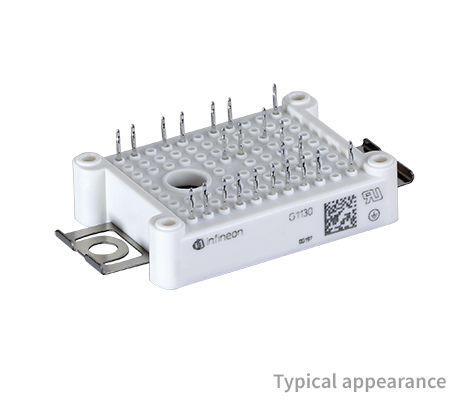

EasyPIM™ 1B 600 V, 10 A IGBT module with Trench/Fieldstop IGBT3, Emitter Controlled 3 diode, NTC and PressFIT Contact Technology .Also available as variation with Soldering connection technology: FP10R06W1E3

機能

  • Low switching losses
  • Trench IGBT3
  • VCEsatwith positive temp. coeffici.
  • Low VCEsat
  • Al2O3 substrate
  • Compact design
  • PressFIT contact technology
  • Rugged mounting
  • Integrated mounting clamps
