Active and preferred
RoHS準拠

FP10R06W1E3

600 V, 10 A PIM IGBT module
データシート
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FP10R06W1E3
FP10R06W1E3
EA.
データシート

Product details

  • IC(nom) / IF(nom)
    10 A
  • IC max
    10 A
  • VCE(sat) (Tvj=25°C typ)
    1.55 V
  • VCES / VRRM
    600 V
  • VF (Tvj=25°C typ)
    1.6 V
  • コンフィギュレーション
    PIM
  • パッケージ
    EasyPIM™ 1B
  • 寸法 (length)
    48 mm
  • 寸法 (width)
    33.8 mm
  • 技術
    IGBT3 - E3
  • 認定
    Industrial
  • 電圧クラス max
    600 V
推奨
OPN
FP10R06W1E3BOMA1
製品ステータス active and preferred
インフィニオンパッケージ AG-EASY1B
パッケージ名 N/A
包装サイズ 24
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ AG-EASY1B
パッケージ名 -
包装サイズ 24
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

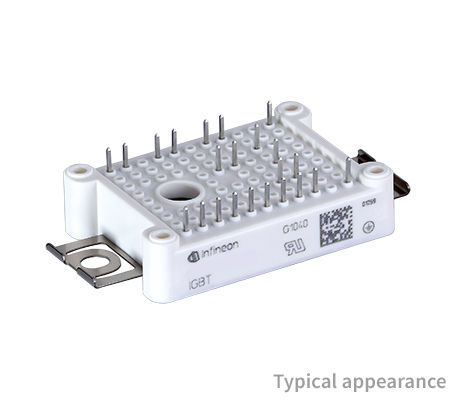

EasyPIM™ 1B 600 V, 10 A PIM IGBT module with Trench/Fieldstop IGBT3, Emitter Controlled 3 diode and NTC.Also available as variation with PressFIT mounting technology: FP10R06W1E3_B11

機能

  • Low switching losses
  • Trench IGBT3
  • VCEsatwith positive temp. coeffi.
  • Low VCEsat
  • Al2O3 substrate
  • Compact design
  • Solder contact technology
  • Rugged mounting
  • Integrated mounting clamps

図

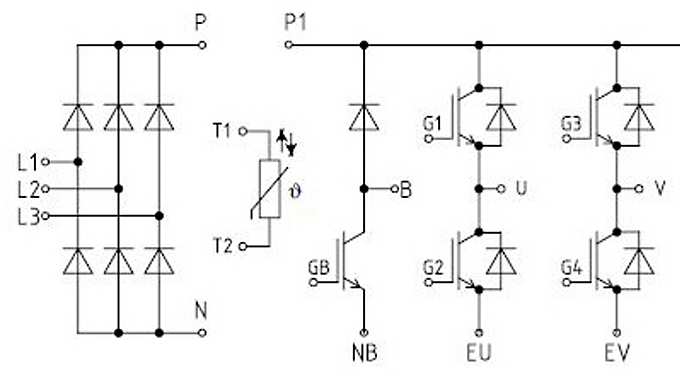

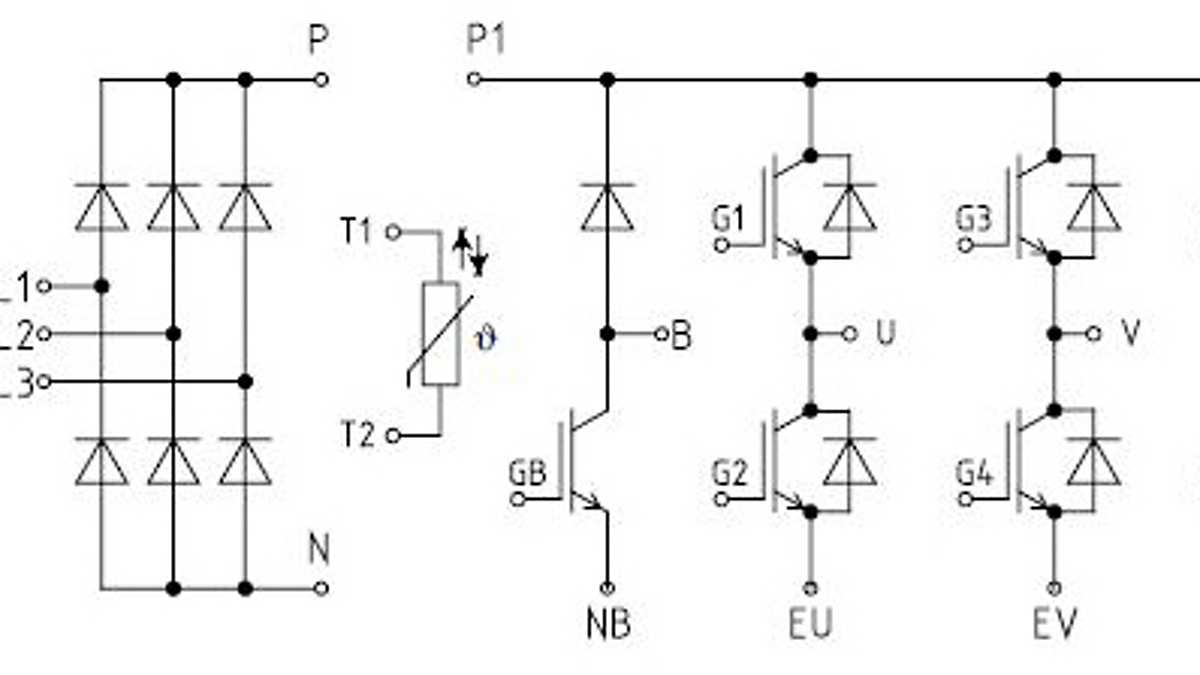

Circuit_diagram_EasyPIM_1B_a
Circuit_diagram_EasyPIM_1B_a
Circuit_diagram_EasyPIM_1B_a Circuit_diagram_EasyPIM_1B_a Circuit_diagram_EasyPIM_1B_a
×
modalImg
