アクティブ

FF800R17KP4_B2

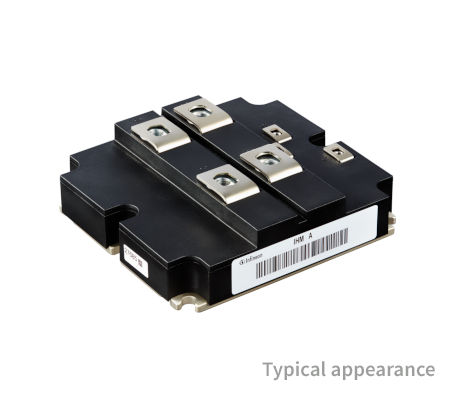

1700 V, 800 A dual IGBT module
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FF800R17KP4_B2
FF800R17KP4_B2
データシート

Product details

  • IC(nom) / IF(nom)
    800 A
  • IC max
    800 A
  • VCE(sat) (Tvj=25°C typ)
    1.9 V
  • VCES / VRRM
    1700 V
  • VF (Tvj=25°C typ)
    1.55 V
  • Configuration
    Dual
  • Housing
    IHM
  • Dimensions (length)
    130 mm
  • Dimensions (width)
    140 mm
  • Technology
    IGBT4 - P4
  • Features
    Enlarged Diode
  • Qualification
    Industrial, Traction
  • Voltage Class max
    1700 V
推奨
OPN
FF800R17KP4B2NOSA2
製品ステータス active
インフィニオンパッケージ A-IHM130
パッケージ名 N/A
包装サイズ 2
包装形態 TRAY
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 No
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ A-IHM130
パッケージ名 -
包装サイズ 2
包装形態 TRAY
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
IHM-A 1700 V , 800 A 130 mm dual IGBT Module with IGBT4, enlarged diode and AlSiC base-plate.

機能

  • Low VCEsat
  • Enlarged diode for regen. operation
  • 4 kV AC 1min insulation
  • AlSiC base plate
  • Increas. thermal cycling capability
  • UL recognised
  • High power & thermal cycling capab.
