Active and preferred
RoHS準拠

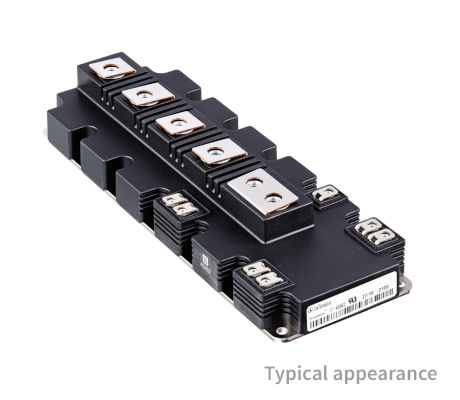

FF1000R17IE4D_B2

1700 V, 1000 A dual IGBT module
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FF1000R17IE4D_B2
FF1000R17IE4D_B2
データシート

Product details

  • IC(nom) / IF(nom)
    1000 A
  • IC max
    1000 A
  • VCE(sat) (Tvj=25°C typ)
    2 V
  • VCES / VRRM
    1700 V
  • VF (Tvj=25°C typ)
    1.7 V
  • コンフィギュレーション
    half-bridge
  • パッケージ
    PrimePACK™ 3
  • 寸法 (length)
    250 mm
  • 寸法 (width)
    89 mm
  • 技術
    IGBT4 - E4
  • 特長
    Enlarged Diode
  • 認定
    Industrial, Traction
  • 電圧クラス max
    1700 V
推奨
OPN
FF1000R17IE4DB2BOSA1
製品ステータス active and preferred
インフィニオンパッケージ AG-PRIME3
パッケージ名 N/A
包装サイズ 2
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ AG-PRIME3
パッケージ名 -
包装サイズ 2
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
PrimePACK™ 3 1700 V, 1000 A half-bridge dual IGBT module with TRENCHSTOP™ IGBT4, Emitter Controlled 4 diode, NTC and fast switching chip especially developed for Traction applications .

機能

  • Extended operation temp. Tvj op
  • High DC stability
  • High current density
  • Low switching losses
  • Tvj op = 150°C
  • Low VCEsat
  • Package with CTI > 400
  • High creepage & clearance distances
  • High power & thermal cycling capab.
  • Copper base plate
  • UL recognized
