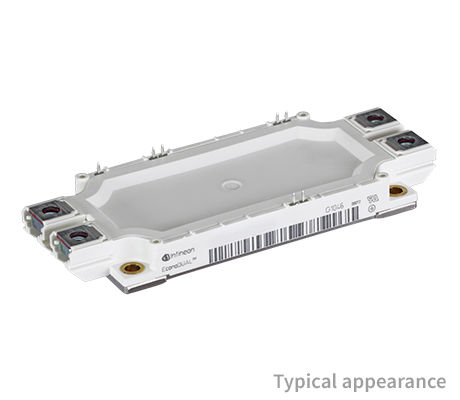

FF600R12ME4P_B11
新規設計非推奨
RoHS対応

FF600R12ME4P_B11

1200 V、600 AハーフブリッジIGBTモジュール
データシート
パッケージ
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FF600R12ME4P_B11
FF600R12ME4P_B11
データシート

製品仕様情報

  • IC(nom) / IF(nom)
    600 A
  • IC (最大)
    600 A
  • VCE(sat) (Tvj=25°C typ)
    1.75 V
  • VF (Tvj=25°C typ)
    1.65 V
  • コンフィギュレーション
    half-bridge
  • パッケージ
    EconoDUAL™ 3
  • 寸法 (length)
    152 mm
  • 寸法 (width)
    62 mm
  • 技術
    IGBT4 - E4
  • 特長
    PressFIT, TIM
  • 認定
    Industrial
  • 電圧クラス (最大)
    1200 V
OPN
FF600R12ME4PB11BOSA1
製品ステータス not for new design
インフィニオン パッケージ
AG-ECONOD
パッケージ名 N/A
梱包サイズ 6
梱包形態 TRAY
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 Yes
Infineon stock last updated:

製品ステータス not for new design
インフィニオン パッケージ
AG-ECONOD
パッケージ名 -
梱包サイズ 6
梱包形態 TRAY
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
EconoDUAL™ 3 1200 V、600 AハーフブリッジIGBTモジュール、TRENCHSTOP™ IGBT4、エミッター制御HEダイオード、NTC、PressFITコンタクト技術、および事前塗布された熱伝導材料。

特長

  • 低VCEsat
  • Tvj op= 150 ℃
  • 標準パッケージ
