新規設計は非推奨
RoHS準拠

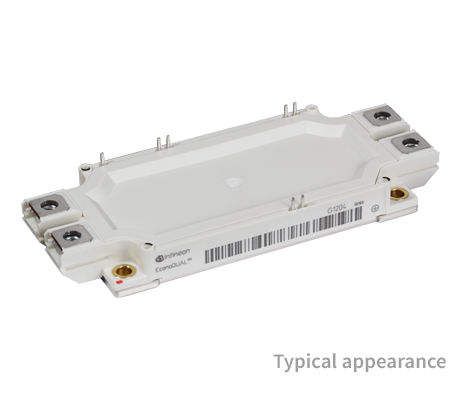

FF600R12ME4

1200 V, 600 A dual IGBT module
データシート
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FF600R12ME4
FF600R12ME4
EA.
データシート

Product details

  • IC(nom) / IF(nom)
    600 A
  • IC max
    600 A
  • VCE(sat) (Tvj=25°C typ)
    1.75 V
  • VF (Tvj=25°C typ)
    1.65 V
  • コンフィギュレーション
    half-bridge
  • パッケージ
    EconoDUAL™ 3
  • 寸法 (length)
    152 mm
  • 寸法 (width)
    62 mm
  • 技術
    IGBT4 - E4
  • 特長
    Solder Pin
  • 認定
    Industrial
  • 電圧クラス max
    1200 V
OPN
FF600R12ME4BOSA1
製品ステータス not for new design
インフィニオンパッケージ AG-ECONOD
パッケージ名 N/A
包装サイズ 10
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス not for new design
インフィニオンパッケージ AG-ECONOD
パッケージ名 -
包装サイズ 10
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
EconoDUAL™ 3 1200 V, 600 A dual IGBT module with TRENCHSTOP™ IGBT4, Emitter Controlled diode and NTC. Also available with Thermal Interface Material or as variation with PressFIT mounting technology: FF600R12ME4C_B11 .

機能

  • Low VCEsat
  • Tvj op = 150°C
  • VCEsatwith positive temp. coeffici.
  • High power density
  • Isolated base plate
  • Standard housing
