アクティブで優先
RoHS準拠

FF450R17ME7_B11

1700 V, 450 A dual IGBT module
データシート
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FF450R17ME7_B11
FF450R17ME7_B11
EA.
データシート

Product details

  • IC(nom) / IF(nom)
    450 A
  • IC max
    450 A
  • VCES / VRRM
    1700 V
  • Configuration
    half-bridge
  • Housing
    EconoDUAL™ 3
  • Dimensions (width)
    62 mm
  • Dimensions (length)
    152 mm
  • Technology
    IGBT7 - E7
  • Features
    PressFIT
  • Qualification
    Industrial
  • Voltage Class max
    1700 V
推奨
OPN
FF450R17ME7B11BPSA1
製品ステータス active and preferred
インフィニオンパッケージ AG-ECONOD
パッケージ名 N/A
包装サイズ 10
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ AG-ECONOD
パッケージ名 -
包装サイズ 10
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

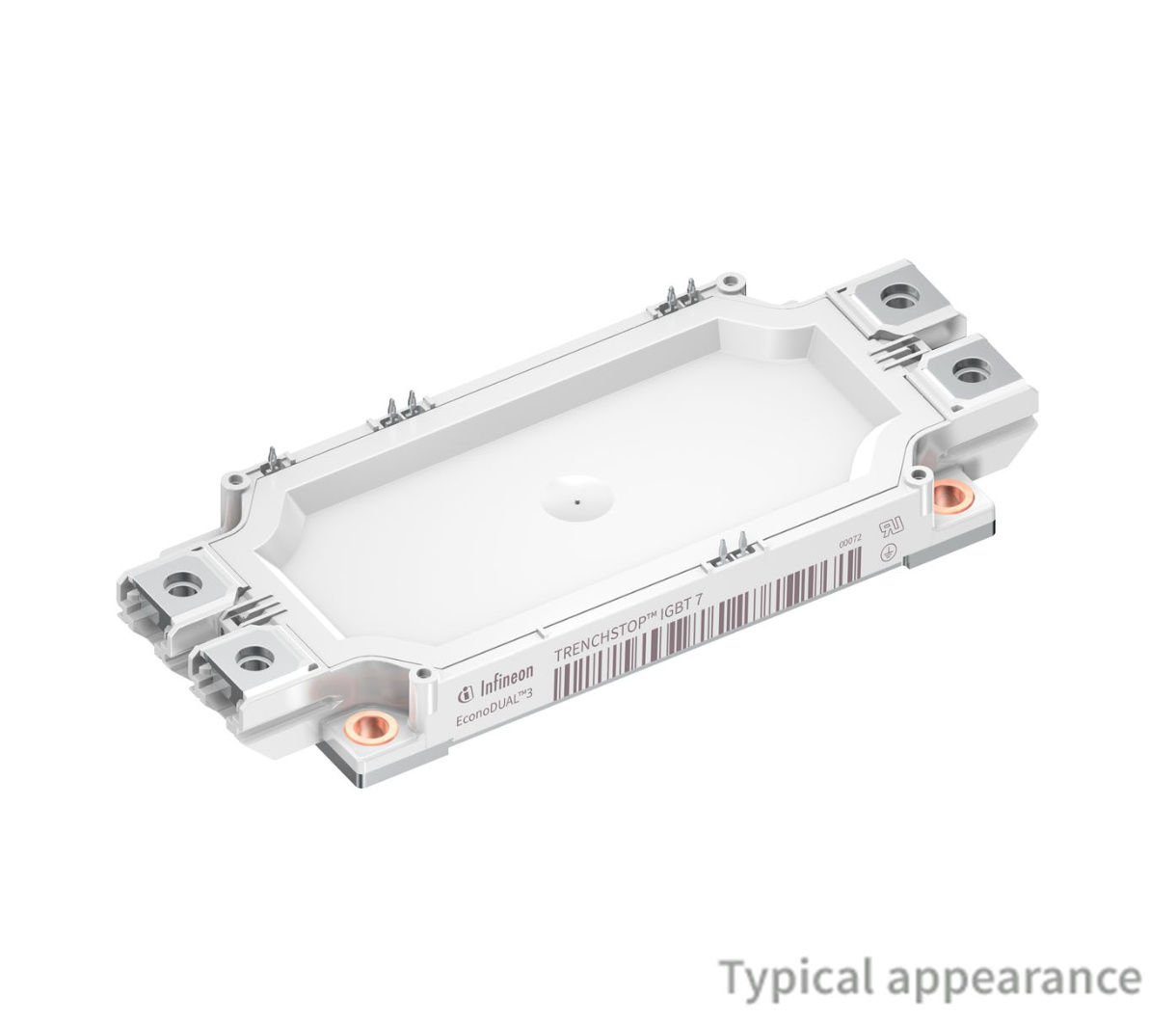

EconoDUAL™ 3 1700 V, 450 A dual TRENCHSTOP™ IGBT7 module with emitter controlled 7 diode, NTC and PressFIT contact technology .

機能

  • High power density
  • Low VCEsat with positive temperature coefficient
  • Tvj op = 175°C overload
  • Optimized switching losses
  • Enhanced controllability of dv/dt
  • Improved diode softness and Erec
  • Enhanced comic ray robustness
  • Improved terminals
  • PressFIT control pins and screw power terminals
  • Integrated NTC temperature sensor
  • Isolated baseplate
  • Compact and robust design with molded terminals

利点

  • Higher inverter output current for the same frame size
  • Avoidance of paralleling of IGBT modules
  • Reduced system costs by simplification of the inverter systems
  • Easy and most reliable assembly
