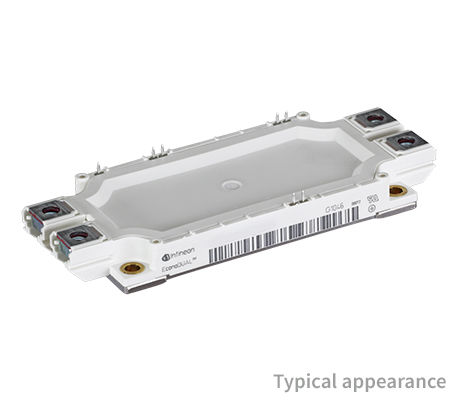

FF300R17ME4P_B11

1700 V, 300 A dual IGBT module
データシート
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FF300R17ME4P_B11
FF300R17ME4P_B11
データシート

製品仕様情報

  • IC(nom) / IF(nom)
    300 A
  • IC max
    300 A
  • VCE(sat) (Tvj=25°C typ)
    1.95 V
  • VCES / VRRM
    1700 V
  • VF (Tvj=25°C typ)
    1.8 V
  • コンフィギュレーション
    half-bridge
  • パッケージ
    EconoDUAL™ 3
  • 寸法 (width)
    62 mm
  • 寸法 (length)
    152 mm
  • 技術
    IGBT4 - E4
  • 特長
    TIM, PressFIT
  • 認定
    Industrial
  • 電圧クラス max
    1700 V
推奨
OPN
FF300R17ME4PB11BPSA1
製品ステータス active and preferred
インフィニオンパッケージ AG-ECONOD
パッケージ名 N/A
包装サイズ 6
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ AG-ECONOD
パッケージ名 -
包装サイズ 6
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EconoDUAL™ 3 1700 V. 300 A dual IGBT module with Trench/Fieldstop IGBT4, Emitter Controlled Diode, NTC, PressFIT Contact Technology and pre-applied Thermal Interface Material .

機能

  • Low VCEsat
  • Tvj op = 150°C
  • VCEsatwith positive temp. coeffi.
  • High power density
  • Isolated base plate
  • Standard housing
  • Pre-applied thermal interface mat.
