FF300R12W2T7E_B11

1200 V, 300 A common emitter IGBT module
データシート
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FF300R12W2T7E_B11
FF300R12W2T7E_B11
EA.
データシート

Product details

  • IC(nom) / IF(nom)
    300 A
  • IC max
    300 A
  • VCE(sat) (Tvj=25°C typ)
    1.55 V
  • VCES / VRRM
    1200 V
  • VCES
    1200 V
  • VF (Tvj=25°C typ)
    1.72 V
  • Configuration
    Common Emitter
  • Housing
    EasyDUAL™ 2B
  • Dimensions (length)
    56.7 mm
  • Dimensions (width)
    48 mm
  • Technology
    IGBT7 - T7
  • Features
    PressFIT
  • Qualification
    Industrial
  • Voltage Class max
    1200 V
推奨
OPN
FF300R12W2T7EB11BPSA1
製品ステータス active and preferred
インフィニオンパッケージ AG-EASY2B
パッケージ名 N/A
包装サイズ 15
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ AG-EASY2B
パッケージ名 -
包装サイズ 15
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

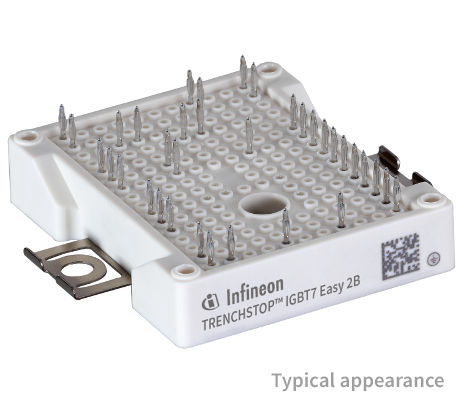

EasyDUAL™ 2B, 1200 V, 300 A common emitter IGBT module with TRENCHSTOP™ IGBT T7, EC7, Pressfit Pin, and NTC.

機能

  • Easy family with 12mm height
  • Very low stray inductance
  • Overload capabilities up to 175°C
  • PressFIT pin

利点

  • Easy to design
  • Increased power density
  • Best cost-performance
  • Reduced system costs
