FF225R17ME4_B11
Active and preferred
RoHS対応

FF225R17ME4_B11

1700 V、225 AハーフブリッジIGBTモジュール
データシート
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FF225R17ME4_B11
FF225R17ME4_B11
データシート

製品仕様情報

  • IC(nom) / IF(nom)
    225 A
  • IC (最大)
    225 A
  • VCE(sat) (Tvj=25°C typ)
    1.95 V
  • VCES / VRRM
    1700 V
  • VF (Tvj=25°C typ)
    1.8 V
  • コンフィギュレーション
    half-bridge
  • パッケージ
    EconoDUAL™ 3
  • 寸法 (length)
    152 mm
  • 寸法 (width)
    62 mm
  • 技術
    IGBT4 - E4
  • 特長
    PressFIT
  • 認定
    Industrial
  • 電圧クラス (最大)
    1700 V
推奨
OPN
FF225R17ME4B11BPSA1
製品ステータス active and preferred
インフィニオン パッケージ AG-ECONOD
パッケージ名 N/A
梱包サイズ 10
梱包形態 TRAY
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオン パッケージ AG-ECONOD
パッケージ名 -
梱包サイズ 10
梱包形態 TRAY
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠

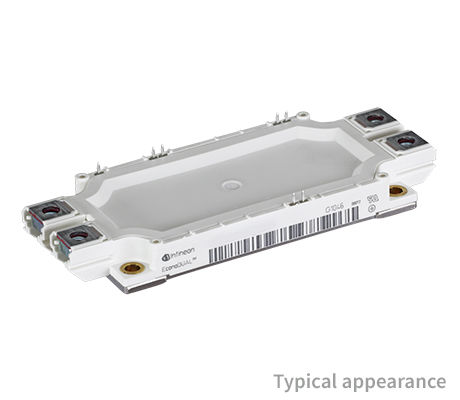

EconoDUAL™ 3 1700 V、225 AハーフブリッジIGBTモジュール。トレンチ/フィールドストップIGBT4、エミッター制御ダイオード、NTC、PressFITコンタクト技術を搭載。TIM (熱伝導材料) 塗布のオプションもあります。

特長

  • 低VCEsat
  • Tvj op= 150 ℃
  • 標準パッケージ
