Active and preferred
RoHS準拠

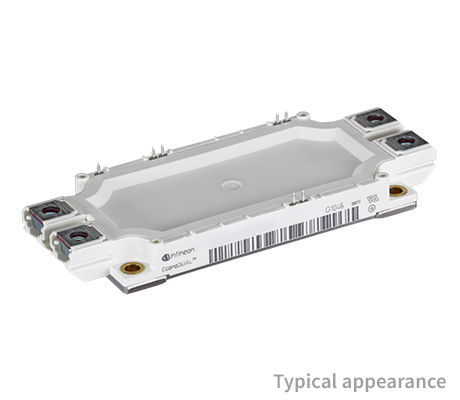

FF225R12ME4_B11

1200 V, 225 A dual IGBT module
データシート
パッケージ
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FF225R12ME4_B11
FF225R12ME4_B11
データシート

Product details

  • IC(nom) / IF(nom)
    225 A
  • IC max
    225 A
  • VCE(sat) (Tvj=25°C typ)
    1.85 V
  • VF (Tvj=25°C typ)
    1.65 V
  • コンフィギュレーション
    half-bridge
  • パッケージ
    EconoDUAL™ 3
  • 寸法 (width)
    62 mm
  • 寸法 (length)
    152 mm
  • 技術
    IGBT4 - E4
  • 特長
    PressFIT
  • 認定
    Industrial
  • 電圧クラス max
    1200 V
推奨
OPN
FF225R12ME4B11BPSA2
製品ステータス active and preferred
インフィニオンパッケージ
AG-ECONOD
パッケージ名 N/A
包装サイズ 10
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ
AG-ECONOD
パッケージ名 -
包装サイズ 10
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EconoDUAL™ 3 1200 V, 225 A dual IGBT module with TRENCHSTOP™ IGBT4, Emitter Controlled HE Diode, NTC and PressFIT Contact Technology. Also available as variation with Soldering connection technology: FF225R12ME4 .

機能

  • Low VCEsat
  • Tvj op = 150°C
  • Standard housing
