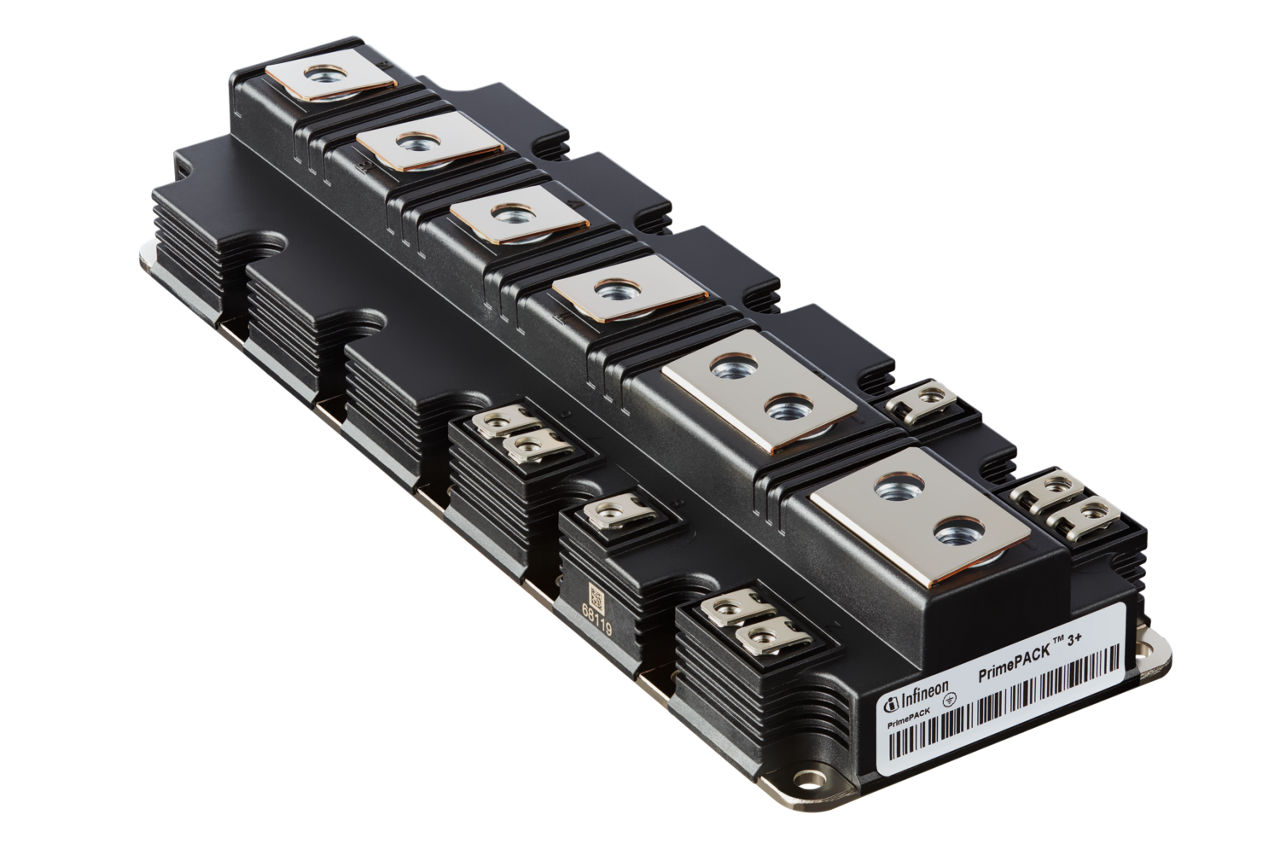

FF2000XTR17IE5

1700 V, 2000 A dual IGBT module
データシート
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FF2000XTR17IE5
FF2000XTR17IE5
EA.
データシート

Product details

  • IC(nom) / IF(nom)
    2000 A
  • IC max
    2000 A
  • VCE(sat) (Tvj=25°C typ)
    1.9 V
  • VCES / VRRM
    1700 V
  • VF (Tvj=25°C typ)
    2 V
  • Configuration
    half-bridge
  • Housing
    PrimePACK™ 3+
  • Dimensions (length)
    250 mm
  • Dimensions (width)
    89 mm
  • Technology
    IGBT5 - E5
  • Features
    .XT Technology
  • Qualification
    Industrial
  • Voltage Class max
    1700 V
推奨
OPN
FF2000XTR17IE5BPSA1
製品ステータス active and preferred
インフィニオンパッケージ AG-PRIME3+
パッケージ名 N/A
包装サイズ 2
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ AG-PRIME3+
パッケージ名 -
包装サイズ 2
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
3+ 1700 V, 2000 A dual with .XT interconnection technology, TRENCHSTOP™ IGBT5, Emitter Controlled 5 diode and NTC. Optimized for LSC of wind turbine converters.

機能

  • High temperature (Tvjop=175°C) operation
  • 20% higher o/p current than FF1800R17IP5
  • Copper bonds for high current
  • Sintered chips for high power cycling
  • Total losses reduced by up to 20%
  • Package with CTI > 400

利点

  • Increase in power density
  • Up to 10 times longer lifetime
  • Less cooling effort
  • Enable higher system overload conditions
