Active and preferred
RoHS準拠

FF1600R12IP7

1200 V, 1600 A dual IGBT module
データシート
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FF1600R12IP7
FF1600R12IP7
EA.
データシート

Product details

  • IC(nom) / IF(nom)
    1600 A
  • IC max
    1600 A
  • VCE(sat) (Tvj=25°C typ)
    1.27 V
  • VCES / VRRM
    1200 V
  • VF (Tvj=25°C typ)
    1.7 V
  • コンフィギュレーション
    half-bridge
  • パッケージ
    PrimePACK™ 2
  • 寸法 (length)
    250 mm
  • 寸法 (width)
    89 mm
  • 技術
    IGBT7 - P7
  • 認定
    Industrial
  • 電圧クラス max
    1200 V
推奨
OPN
FF1600R12IP7BOSA1
製品ステータス active and preferred
インフィニオンパッケージ AG-PRIME2
パッケージ名 N/A
包装サイズ 3
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ AG-PRIME2
パッケージ名 -
包装サイズ 3
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

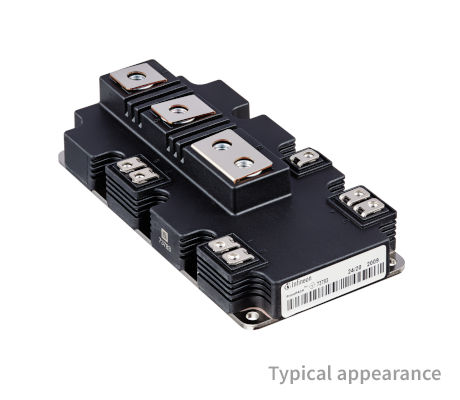

PrimePACK™ 2 1200 V, 1600 A dual IGBT module with TRENCHSTOP™ IGBT7, Emitter Controlled 7 diode and NTC.

機能

  • Highest power density
  • Best-in-class VCEsat
  • Tvjop= 175°C for overload
  • Package with CTI > 400
  • High creepage and clearance distance
  • Integrated NTC temperature sensor

利点

  • Increase in power density
  • Less cooling effort for same output power
  • Higher inverter output current
  • Avoidance of paralleling of IGBT modules
  • Standardized Housing
