新規設計は非推奨
RoHS準拠

FF150R17ME3G

1700 V, 150 A dual IGBT module
データシート
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FF150R17ME3G
FF150R17ME3G
EA.
データシート

Product details

  • IC(nom) / IF(nom)
    150 A
  • IC max
    150 A
  • VCE(sat) (Tvj=25°C typ)
    2 V
  • VCES / VRRM
    1700 V
  • VF (Tvj=25°C typ)
    1.8 V
  • コンフィギュレーション
    half-bridge
  • パッケージ
    EconoDUAL™ 3
  • 寸法 (width)
    62 mm
  • 寸法 (length)
    152 mm
  • 技術
    IGBT3 - E3
  • 特長
    Solder Pin
  • 認定
    Industrial
  • 電圧クラス max
    1700 V
OPN
FF150R17ME3GBOSA1
製品ステータス not for new design
インフィニオンパッケージ AG-ECONOD
パッケージ名 N/A
包装サイズ 10
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス not for new design
インフィニオンパッケージ AG-ECONOD
パッケージ名 -
包装サイズ 10
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
EconoDUAL™ 3 1700 V, 150 A dual IGBT Module with Trench/Fieldstop IGBT3, Emitter Controlled 3 Diode and NTC.

機能

  • Easy separation of DC and AC
  • Optimized Thermal Resistance
  • Highest power density
  • For compact Inverter Designs

図

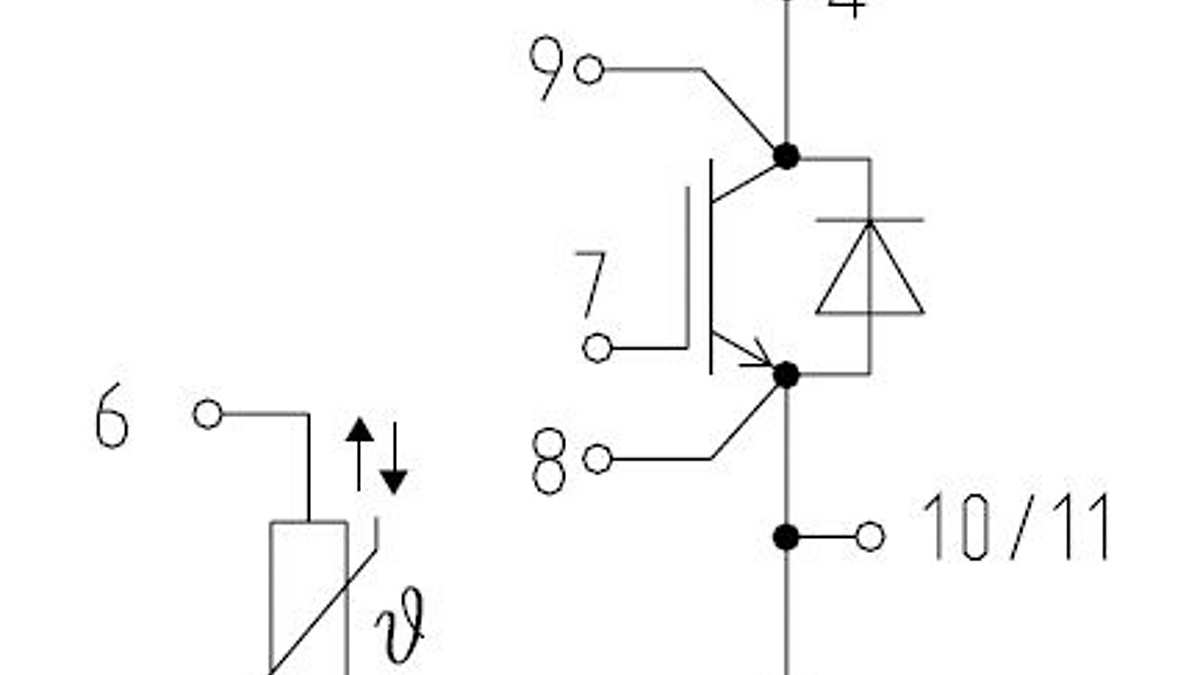

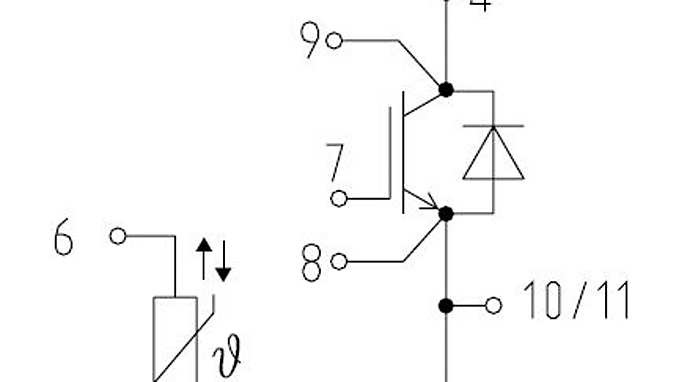

Circuit_diagram_EconoDUAL_3_ED3
Circuit_diagram_EconoDUAL_3_ED3
Circuit_diagram_EconoDUAL_3_ED3 Circuit_diagram_EconoDUAL_3_ED3 Circuit_diagram_EconoDUAL_3_ED3
×
