Active and preferred
RoHS準拠

FF1400R12IP4

1200 V, 1400 A half-bridge IGBT module
データシート
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FF1400R12IP4
FF1400R12IP4
データシート

製品仕様情報

  • IC(nom) / IF(nom)
    1400 A
  • IC (最大)
    1400 A
  • VCE(sat) (Tvj=25°C typ)
    1.75 V
  • VCES / VRRM
    1200 V
  • VF (Tvj=25°C typ)
    1.9 V
  • コンフィギュレーション
    half-bridge
  • パッケージ
    PrimePACK™ 3
  • 寸法 (width)
    89 mm
  • 寸法 (length)
    250 mm
  • 技術
    IGBT4 - P4
  • 認定
    Industrial
  • 電圧クラス (最大)
    1200 V
推奨
OPN
FF1400R12IP4BOSA1
製品ステータス active and preferred
インフィニオンパッケージ AG-PRIME3
パッケージ名 N/A
包装サイズ 2
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ AG-PRIME3
パッケージ名 -
包装サイズ 2
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
PrimePACK™ 3 1200 V, 1400 A half-bridge IGBT module with TRENCHSTOP™ IGBT4, Emitter Controlled 4 diode, NTC and soft switching chip. Also available with Thermal Interface Material .

特長

  • Extended operation temp. Tvj op
  • High DC stability
  • High current density
  • Unbeatable robustness
  • VCEsatwith positive temp. coeffici.
  • Low VCEsat
  • 4 kV AC 1 min insulation
  • Package with CTI > 400
  • High creepage & clearance distances
  • High power & thermal cycling capab.
  • Substrate for low therm. resistance
  • UL recognized

図

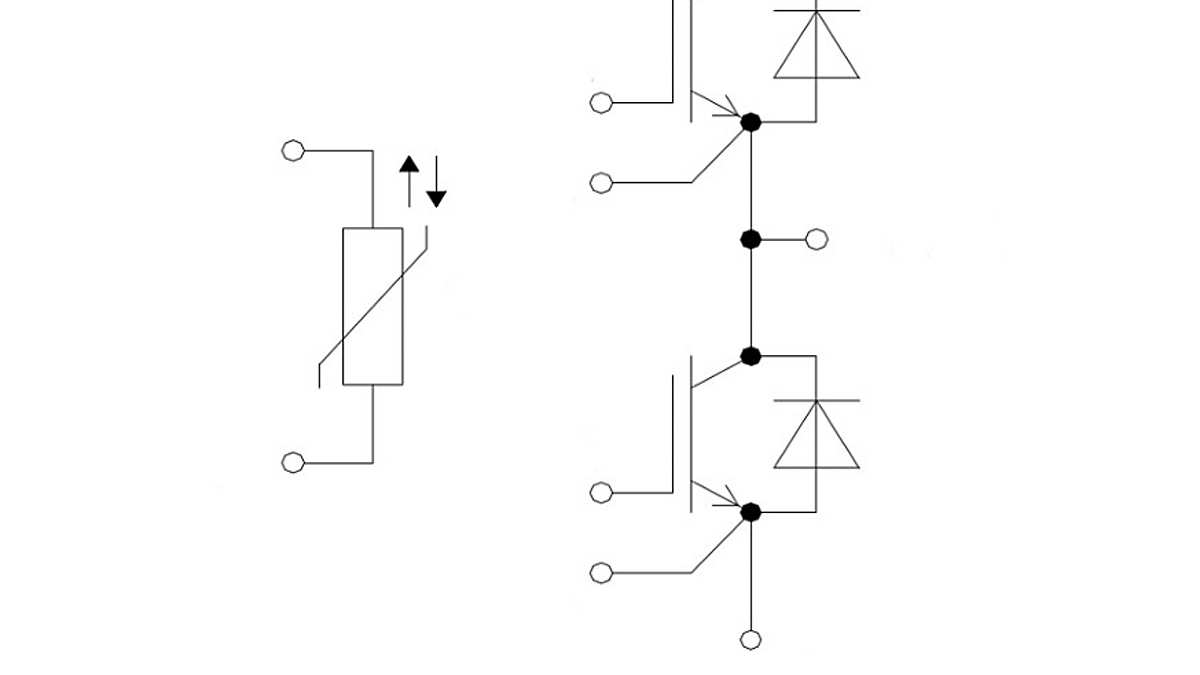

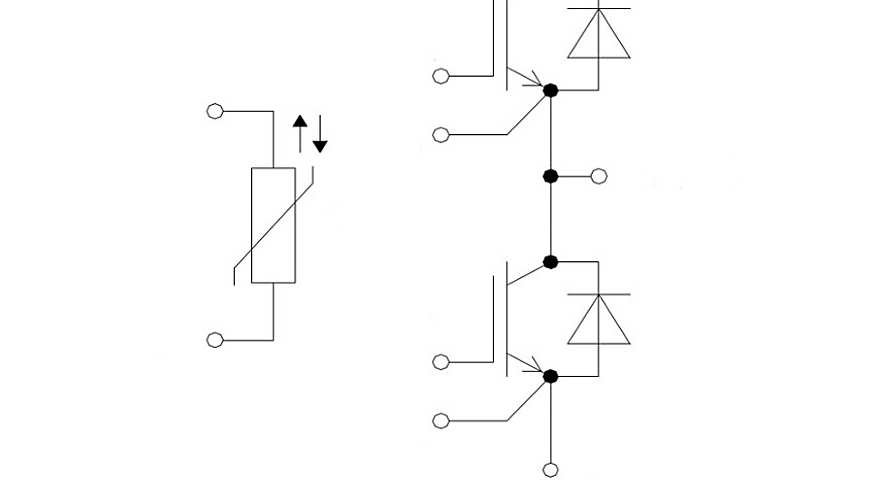

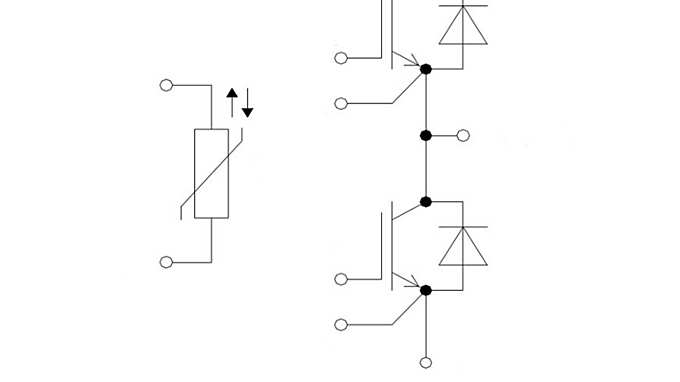

EconoPrimePACK3
EconoPrimePACK3
EconoPrimePACK3 EconoPrimePACK3 EconoPrimePACK3
×
