FF100R12KS4

1200 V, 100 A dual IGBT module
データシート
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FF100R12KS4
FF100R12KS4
EA.
データシート

Product details

  • IC(nom) / IF(nom)
    100 A
  • IC max
    100 A
  • VCE(sat) (Tvj=25°C typ)
    3.2 V
  • VF (Tvj=25°C typ)
    2 V
  • Configuration
    half-bridge
  • Housing
    62 mm
  • Dimensions (width)
    61.4 mm
  • Dimensions (length)
    106.4 mm
  • Technology
    IGBT2 Fast
  • Features
    Fast short tail IGBT chip
  • Qualification
    Industrial
  • Voltage Class max
    1200 V
推奨
OPN
FF100R12KS4HOSA1
製品ステータス active
インフィニオンパッケージ AG-62MMHB
パッケージ名 N/A
包装サイズ 10
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ AG-62MMHB
パッケージ名 -
包装サイズ 10
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
62 mm 1200 V, 100 A dual IGBT modules with fast IGBT2 for high-frequency switching.

機能

  • High short circuit capability
  • Self limiting short circuit current
  • Low switching losses
  • Unbeatable robustness
  • VCEsatwith positive temp. coeffi.
  • Package with CTI > 400
  • High creepage & clearance distances
  • Isolated base plate
  • Copper base plate
  • Standard housing

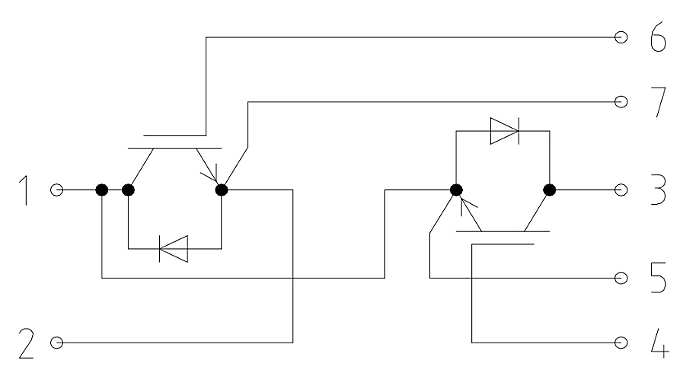

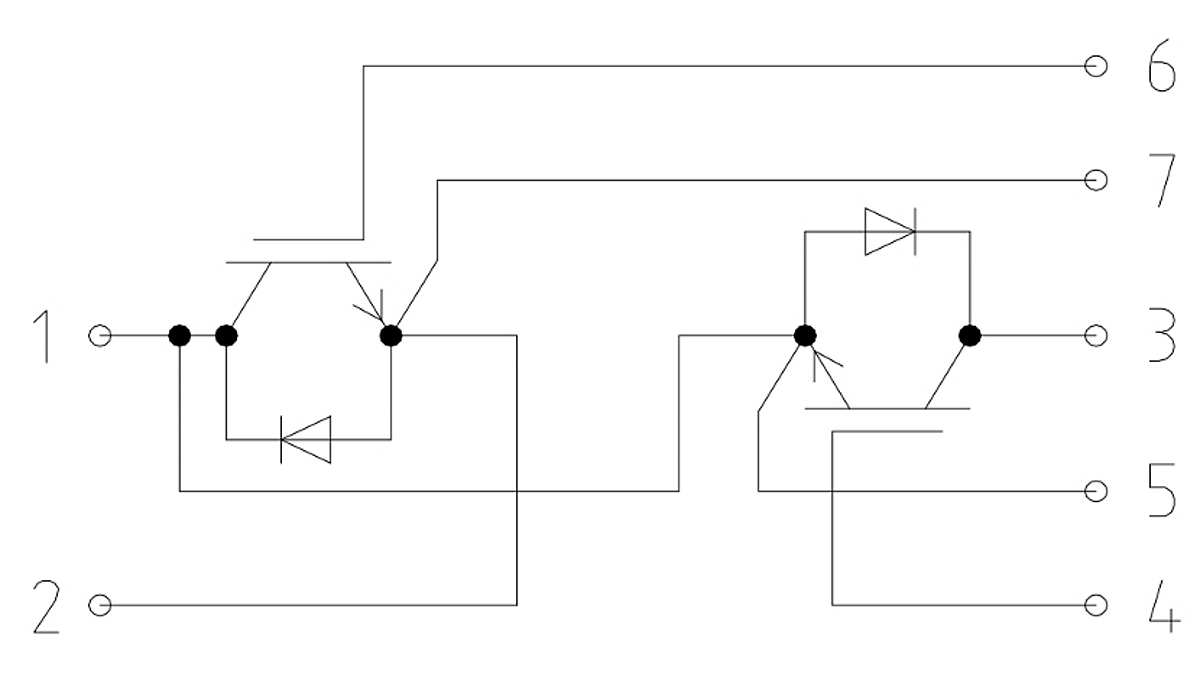

図

62mm
62mm
62mm 62mm 62mm
×
