FD300R06KE3

600 V, 300 A chopper IGBT module
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FD300R06KE3
FD300R06KE3
データシート

製品仕様情報

  • IC(nom) / IF(nom)
    300 A
  • IC max
    300 A
  • VCE(sat) (Tvj=25°C typ)
    1.45 V
  • VCES / VRRM
    600 V
  • VF (Tvj=25°C typ)
    1.55 V
  • コンフィギュレーション
    Chopper
  • パッケージ
    62 mm
  • 寸法 (length)
    106.4 mm
  • 寸法 (width)
    61.4 mm
  • 技術
    IGBT3 - E3
  • 認定
    Industrial
  • 電圧クラス max
    600 V
推奨
OPN
FD300R06KE3HOSA1
製品ステータス active and preferred
インフィニオンパッケージ AG-62MMHB
パッケージ名 N/A
包装サイズ 10
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ AG-62MMHB
パッケージ名 -
包装サイズ 10
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
62 mm 600 V, 300 A chopper IGBT module are the right choice for your design.

機能

  • For frequ. control. inverter drives
  • UL/CSA certif. with UL1557 E83336
  • Operating temperature up to 150 °C
  • Optimized switching characteristic
  • Package w/ higher current capabili.
  • RoHS compliant

図

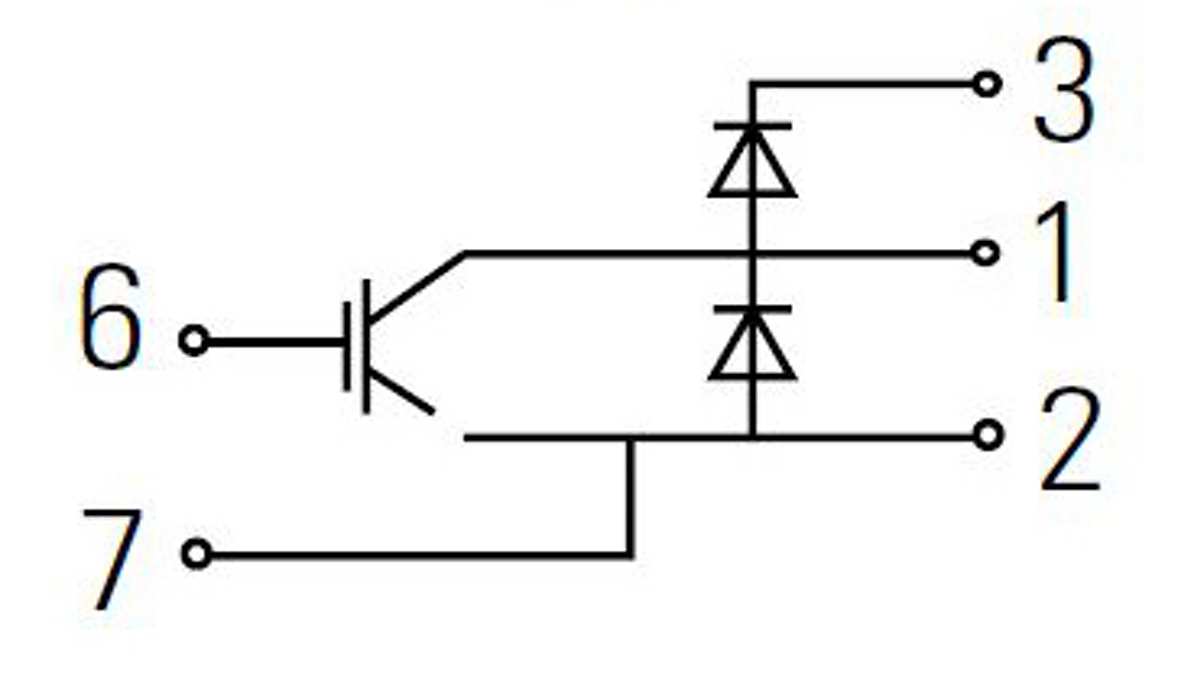

Circuit_diagram_62mm_FD_Chopper
Circuit_diagram_62mm_FD_Chopper
Circuit_diagram_62mm_FD_Chopper Circuit_diagram_62mm_FD_Chopper Circuit_diagram_62mm_FD_Chopper
×
