アクティブで優先
RoHS準拠

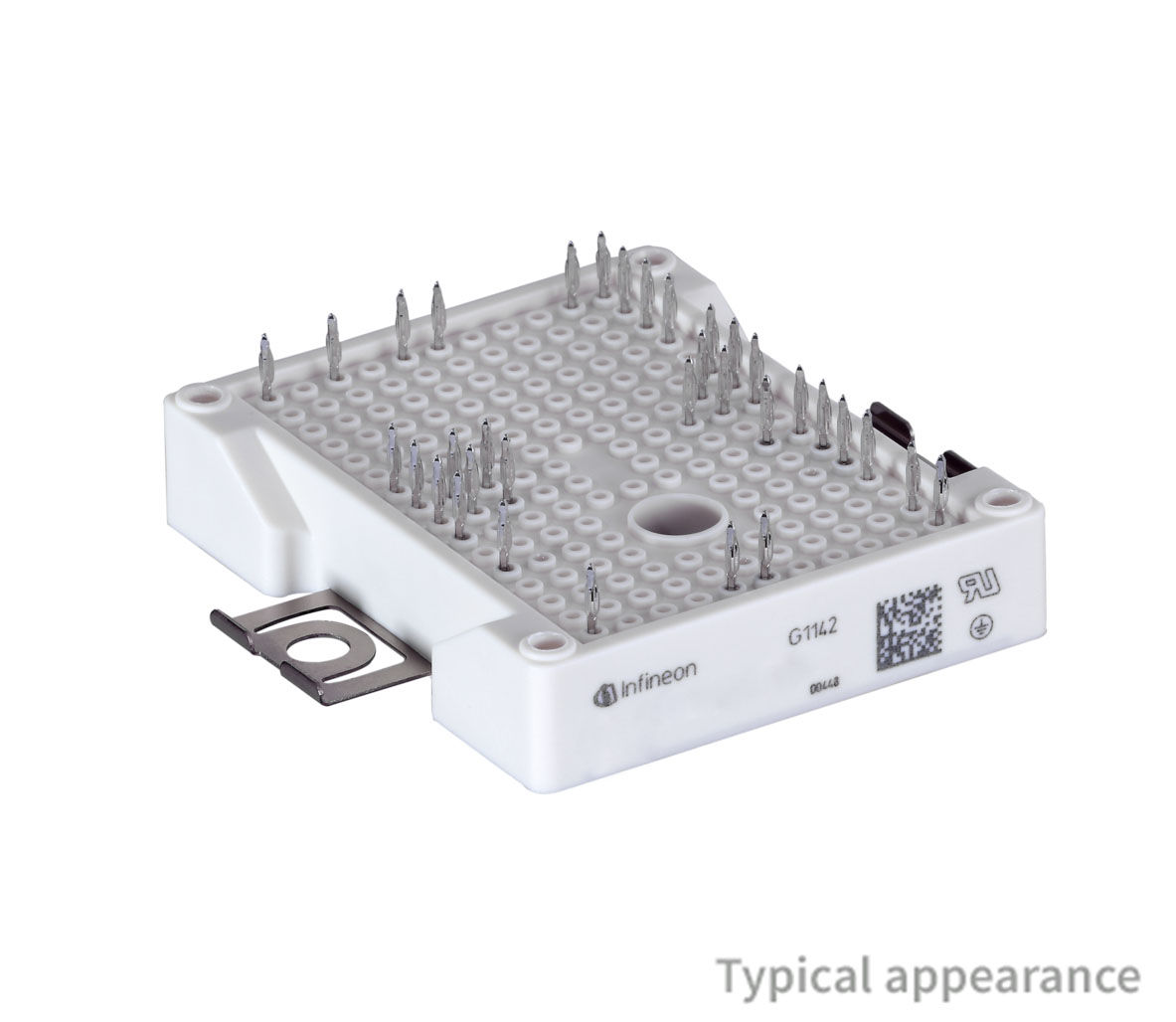

FB50R07W2E3_B23

650 V, 50 A PIM IGBT module
データシート
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FB50R07W2E3_B23
FB50R07W2E3_B23
EA.
データシート

Product details

  • IC(nom) / IF(nom)
    50 A
  • IC max
    50 A
  • VCE(sat) (Tvj=25°C typ)
    1.45 V
  • VCES / VRRM
    650 V
  • VF (Tvj=25°C typ)
    1.56 V
  • Configuration
    PIM
  • Housing
    EasyPIM™ 2B
  • Dimensions (width)
    48 mm
  • Dimensions (length)
    56.7 mm
  • Technology
    IGBT3 - E3
  • Features
    PressFIT
  • Qualification
    Industrial
  • Voltage Class max
    650 V
推奨
OPN
FB50R07W2E3B23BOMA1
製品ステータス active and preferred
インフィニオンパッケージ AG-EASY2B
パッケージ名 N/A
包装サイズ 15
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ AG-EASY2B
パッケージ名 -
包装サイズ 15
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

機能

  • Compact design with rectifier & two channel PFC & inverter stage in one module
  • Very low stray inductance
  • High speed H5 technology for PFC stage
  • Higher switching frequency up to 50kHz for PFC stage

利点

  • Compact design with Easy 2B package
  • Best cost-performance ratio leading to reduced system costs
  • Enables high frequency operation and reduced cooling requirements
