F4-75R06W1E3

生産終了
600 V, 75 A fourpack IGBT module
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

F4-75R06W1E3
F4-75R06W1E3
データシート

Product details

  • IC(nom) / IF(nom)
    75 A
  • IC max
    75 A
  • VCE(sat) (Tvj=25°C typ)
    1.45 V
  • VCES / VRRM
    600 V
  • VF (Tvj=25°C typ)
    1.55 V
  • コンフィギュレーション
    Fourpack
  • パッケージ
    EasyPACK™ 1B
  • 寸法 (length)
    48 mm
  • 寸法 (width)
    33.8 mm
  • 技術
    IGBT3 - E3
  • 認定
    Industrial
  • 電圧クラス max
    600 V
OPN
F475R06W1E3BOMA1
製品ステータス discontinued
インフィニオンパッケージ AG-EASY1B
パッケージ名 N/A
包装サイズ 24
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス discontinued
インフィニオンパッケージ AG-EASY1B
パッケージ名 -
包装サイズ 24
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EasyPACK™ 1B 600 V, 75 A fourpack IGBT module with TRENCHSTOP™ IGBT3, Emitter Controlled 3 diode and NTC.

機能

  • Low inductive design
  • Low switching losses
  • Trench IGBT3
  • Low VCEsat
  • Al2O3 substrate
  • Compact design
  • Solder contact technology
  • Rugged mounting
  • Integrated mounting clamps

図

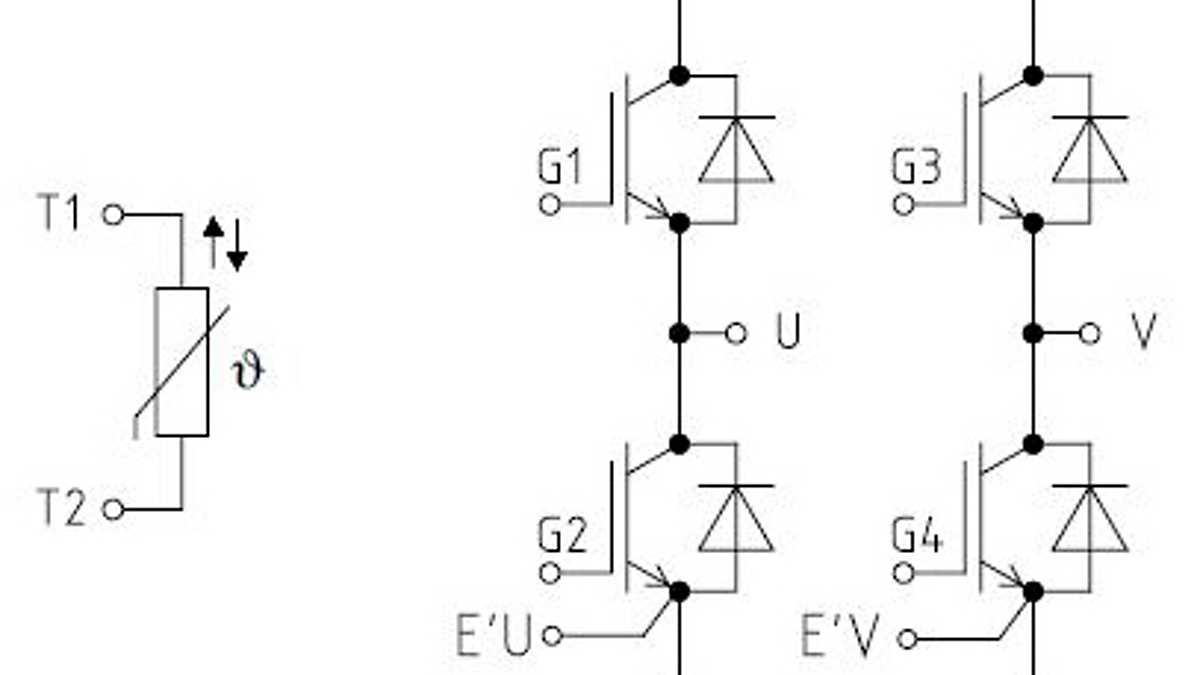

Circuit_diagram_EasyFourPACK_1B
Circuit_diagram_EasyFourPACK_1B
Circuit_diagram_EasyFourPACK_1B Circuit_diagram_EasyFourPACK_1B Circuit_diagram_EasyFourPACK_1B
×
