F4-100R12KS4
アクティブ
RoHS対応

F4-100R12KS4

1200 V, 100 A fourpack IGBT module
データシート
個.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

F4-100R12KS4
F4-100R12KS4
個.
データシート

製品仕様情報

  • IC(nom) / IF(nom)
    100 A
  • IC (最大)
    100 A
  • VCE(sat) (Tvj=25°C typ)
    3.2 V
  • VF (Tvj=25°C typ)
    2 V
  • コンフィギュレーション
    Fourpack
  • パッケージ
    EconoPACK™ 3
  • 寸法 (length)
    122 mm
  • 寸法 (width)
    62 mm
  • 技術
    IGBT2 Fast
  • 認定
    Industrial
  • 電圧クラス (最大)
    1200 V
推奨
OPN
F4100R12KS4BOSA1
製品ステータス active
インフィニオン パッケージ AG-ECONO3B
パッケージ名 N/A
梱包サイズ 10
梱包形態 TRAY
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 Yes
Infineon stock last updated:
 個. 在庫あり

製品ステータス
Active
インフィニオン パッケージ AG-ECONO3B
パッケージ名 -
梱包サイズ 10
梱包形態 TRAY
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
個.
在庫あり
EconoPACK™ 3 1200V fourpack IGBT module with the fast IGBT2 for high-frequency switching and NTC

特長

  • High power density
  • Established Econo module concept
  • Integ. temperature sensor available
  • Low stray inductance module design
  • RoHS compliant

アプリケーション

図

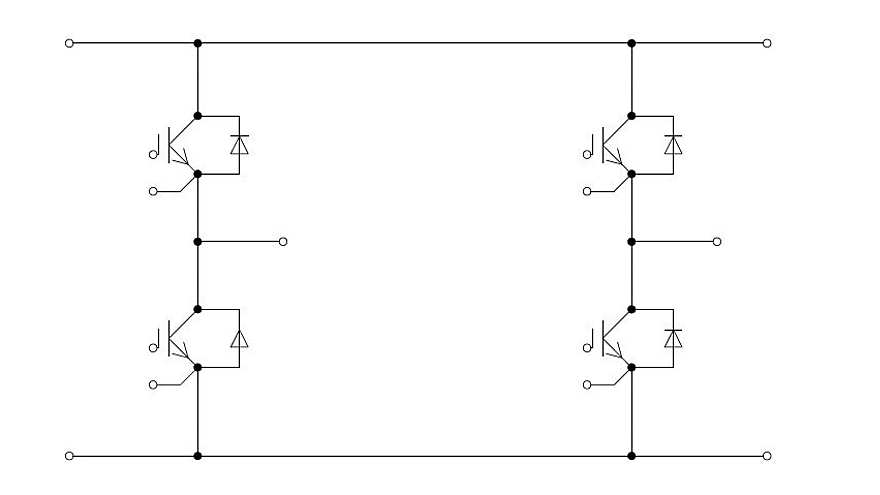

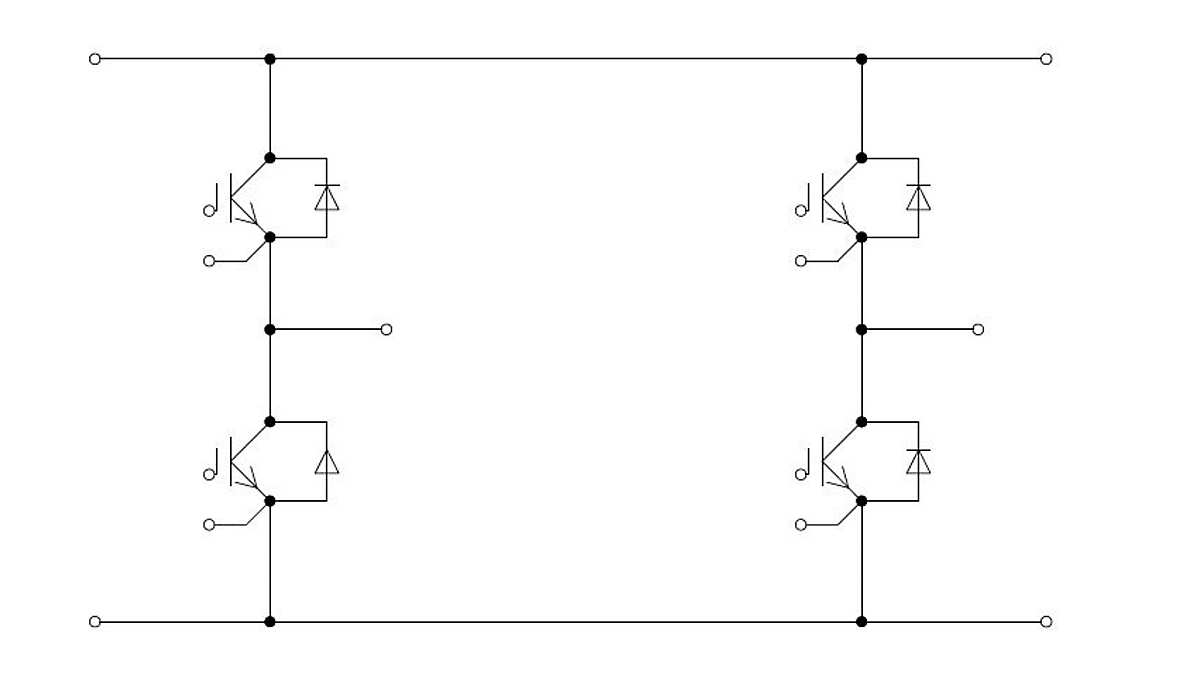

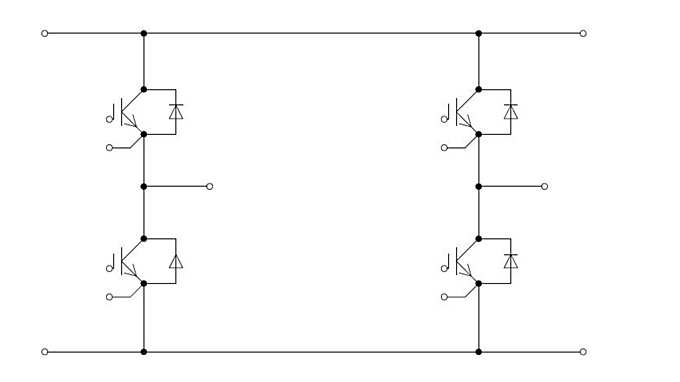

Circuit_diagram_EconoPACK_3B_FourPACK_d
Circuit_diagram_EconoPACK_3B_FourPACK_d
Circuit_diagram_EconoPACK_3B_FourPACK_d Circuit_diagram_EconoPACK_3B_FourPACK_d Circuit_diagram_EconoPACK_3B_FourPACK_d
×
