Active and preferred
RoHS準拠

F3L8MR12W2M1HP_B11

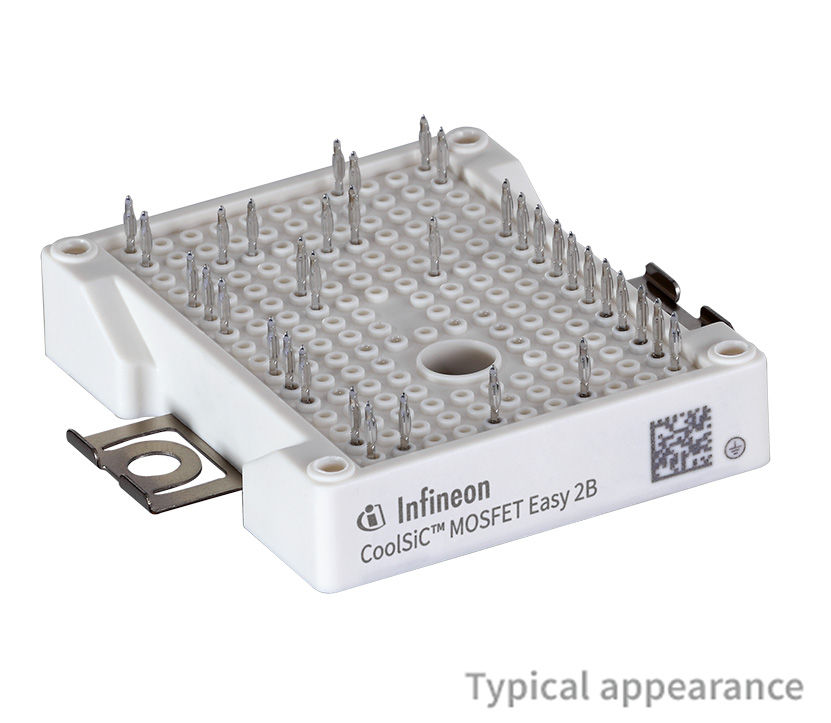

3-Level 1200 V CoolSiC™ MOSFET Easy Module
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

F3L8MR12W2M1HP_B11
F3L8MR12W2M1HP_B11
EA.
データシート

Product details

  • RDS (on) (@ Tj = 25°C)
    8.1 mΩ
  • アプリケーション
    Solar,EV Charger,ESS,UPS
  • コンフィギュレーション
    3-Level
  • パッケージ
    Easy 2B
  • 寸法 (width)
    48 mm
  • 寸法 (length)
    56.7 mm
  • 特長
    PressFIT, TIM
  • 認定
    Industrial
推奨
OPN
F3L8MR12W2M1HPB11BPSA1
製品ステータス active and preferred
インフィニオンパッケージ
AG-EASY2B
パッケージ名 N/A
包装サイズ 18
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
AG-EASY2B
パッケージ名 -
包装サイズ 18
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
EasyPACK™ 2B 1200 V / 8 mΩ 3-Level module with CoolSiC™ MOSFET with enhanced generation 1, integrated NTC temperature sensor, pre-applied thermal interface material and PressFIT Contact Technology .

機能

  • Best-in-class package: 12 mm height
  • Easy module packages
  • Very low module stray inductance
  • Low and equal gate inductances
  • Symmetrical internal chip layouts
  • Wide RBSOA
  • 1200 V CoolSiC™ MOSFET
  • Gate drive vol.: +15…+18 V & 0…-5 V
  • Max. gate-source v.: +23 V & -10 V
  • Tvjop under overload condi. < 175°C
  • PressFIT pins
  • Thermal interface material
