Active and preferred
RoHS準拠

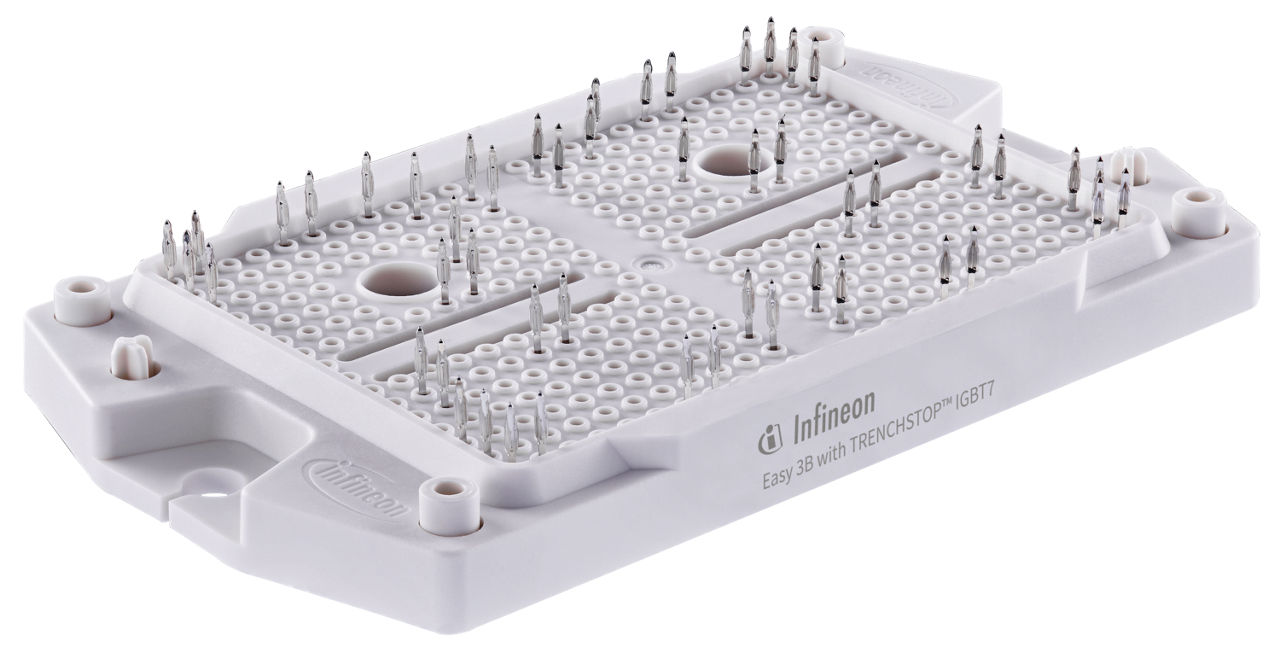

F3L340R12W3H7_H11

1200 V, 340 A three-level NPC2 IGBT module
データシート
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

F3L340R12W3H7_H11
F3L340R12W3H7_H11
EA.
データシート

Product details

  • IC(nom) / IF(nom)
    340 A
  • IC max
    340 A
  • VCE(sat) (Tvj=25°C typ)
    1.71 V
  • VCES / VRRM
    1200 V
  • VF (Tvj=25°C typ)
    2.5 V
  • コンフィギュレーション
    3-level
  • パッケージ
    EasyPACK™ 3B
  • 寸法 (width)
    62 mm
  • 寸法 (length)
    110 mm
  • 技術
    IGBT7 - H7
  • 特長
    PressFIT
  • 認定
    Industrial
  • 電圧クラス max
    1200 V
推奨
OPN
F3L340R12W3H7H11BPSA1
製品ステータス active and preferred
インフィニオンパッケージ AG-EASY3B
パッケージ名 N/A
包装サイズ 8
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ AG-EASY3B
パッケージ名 -
包装サイズ 8
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
EasyPACK™ 3B 1200 V, 340 A 3-level NPC 1 IGBT module with TRENCHSTOP™ IGBT H7, EC7, Rapid Diode, integrated NTC temperature sensor and High Current Pin.

機能

  • Easy family with 12mm height
  • Very low stray inductance
  • Overload capabilities up to 175°C
  • High current pin

利点

  • Easy to design
  • Increased power density
  • Best cost-performance
