Active and preferred
RoHS準拠

F3L25R12W1T4_B27

1200 V, 25 A 3-level IGBT module
データシート
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

F3L25R12W1T4_B27
F3L25R12W1T4_B27
EA.
データシート

Product details

  • IC(nom) / IF(nom)
    25 A
  • IC max
    45 A
  • VCE(sat) (Tvj=25°C typ)
    1.85 V
  • VF (Tvj=25°C typ)
    1.35 V
  • コンフィギュレーション
    3-level
  • パッケージ
    EasyPACK™ 1B
  • 寸法 (length)
    48 mm
  • 寸法 (width)
    33.8 mm
  • 技術
    IGBT4 - T4
  • 特長
    PressFIT, Phase leg
  • 認定
    Industrial
  • 電圧クラス max
    1200 V
推奨
OPN
F3L25R12W1T4B27BOMA1
製品ステータス active and preferred
インフィニオンパッケージ AG-EASY1B
パッケージ名 N/A
包装サイズ 24
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ AG-EASY1B
パッケージ名 -
包装サイズ 24
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

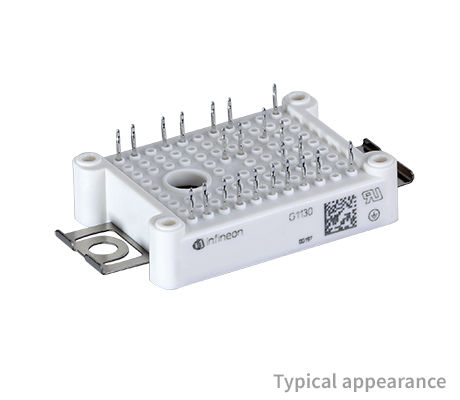

EasyPACK™ 1B 1200 V, 25 A 3-level phase leg IGBT module with Trench/Fieldstop IGBT4, NTC and PressFIT Contact Technology.

機能

  • Fast trench IGBT4
  • Low inductive design
  • Low switching losses
  • Low VCEsat
  • Al2O3 substrate
  • Compact design
  • PressFIT contact technology
  • Rugged mounting due to
  • Integrated mounting clamps
