ETD540N22P60

60 mm Thyristor/Diode Module with 2200 V in pressure contact technology
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

ETD540N22P60
ETD540N22P60
データシート

Product details

  • IFAVM/TC / ITAVM/TC [A/°C] (@180° el sin)
    542/85
  • IFSM / ITSM [A] (@10ms, Tvj max)
    13300
  • rT [mΩ] (@Tvj max)
    0.425
  • RthJC [K/W] (@180° el sin)
    0.076
  • Tvj [°C]
    135
  • VDRM / VRRM [V]
    2200
  • VT0 [V] (@Tvj max)
    0.85
  • ∫I2dt [A²s · 103] (@10ms, Tvj max)
    884
  • コンフィギュレーション
    SCR / Diode Phase Control
  • パッケージ
    60 mm
  • 製品ラインアップ
    Eco Block
推奨
OPN
ETD540N22P60XPSA1 ETD540N22P60HPSA1
製品ステータス active and preferred not for new design
インフィニオンパッケージ BG-PB60E2A-1 BG-PB60ECO-1
パッケージ名 N/A N/A
包装サイズ 2 2
包装形態 TRAY TRAY
水分レベル NA NA
モイスチャーパッキン NON DRY NON DRY
鉛フリー Yes Yes
ハロゲンフリー Yes No
RoHS準拠 Yes Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ BG-PB60E2A-1
パッケージ名 -
包装サイズ 2
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応

製品ステータス not for new design
インフィニオンパッケージ BG-PB60ECO-1
パッケージ名 -
包装サイズ 2
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
Thyristor/Diode 60 mm Eco Block 2200 V, 540 A module for phase control in pressure contact technology . ETD540N22P60 is a complete re-design of our pressure contact technology. If you need higher performance use TD520N22KOF .

機能

  • Re-designed pressure contact techn.
  • Short-on-fail capability
  • Best-in-class DC blocking capabil.
  • Higher operational temperature
  • Standard housing dimensions

図

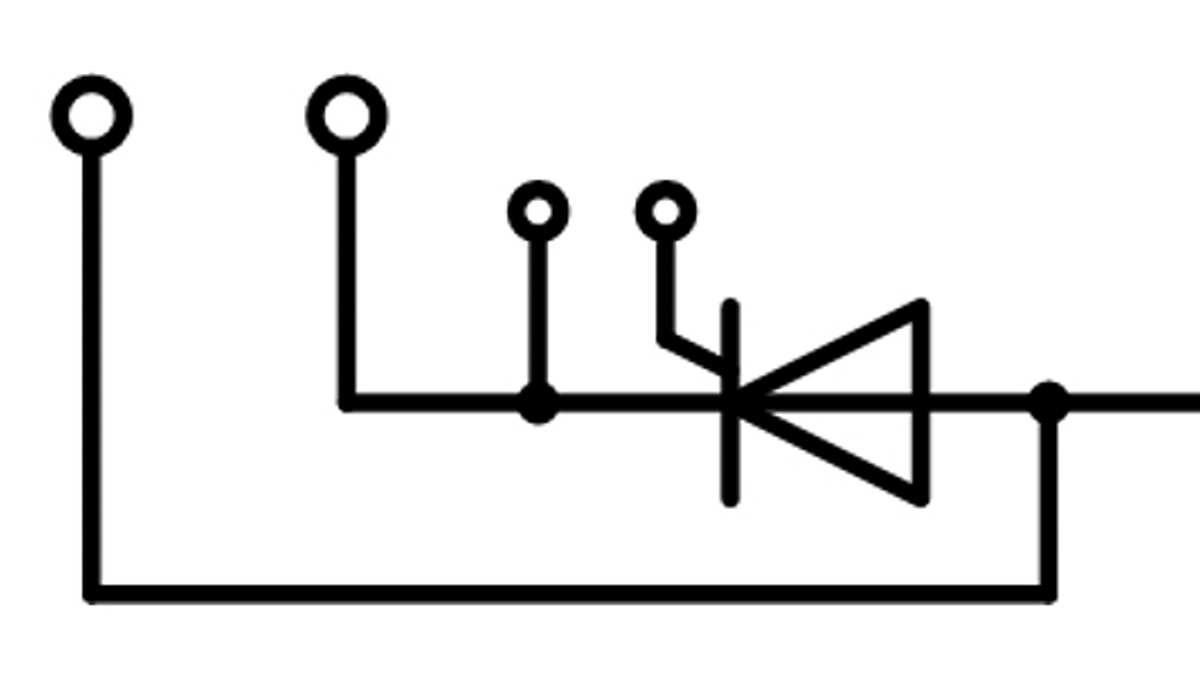

TD_resolution
