DF300R07PE4_B6
生産終了
生産終了
RoHS対応

DF300R07PE4_B6

生産終了
650 V, 300 A chopper IGBT module
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

DF300R07PE4_B6
DF300R07PE4_B6
データシート

製品仕様情報

  • IC(nom) / IF(nom)
    300 A
  • IC (最大)
    300 A
  • VCE(sat) (Tvj=25°C typ)
    1.55 V
  • VCES / VRRM
    650 V
  • VF (Tvj=25°C typ)
    1.55 V
  • コンフィギュレーション
    Chopper
  • パッケージ
    EconoPACK™ 4
  • 寸法 (length)
    130 mm
  • 寸法 (width)
    70.6 mm
  • 技術
    IGBT4 - E4
  • 特長
    Solder pin
  • 認定
    Industrial
  • 電圧クラス (最大)
    650 V
OPN
DF300R07PE4B6BOSA1
製品ステータス discontinued
インフィニオン パッケージ
AG-ECONO4
パッケージ名 N/A
梱包サイズ 6
梱包形態 TRAY
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 Yes
Infineon stock last updated:

製品ステータス discontinued
インフィニオン パッケージ
AG-ECONO4
パッケージ名 -
梱包サイズ 6
梱包形態 TRAY
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠

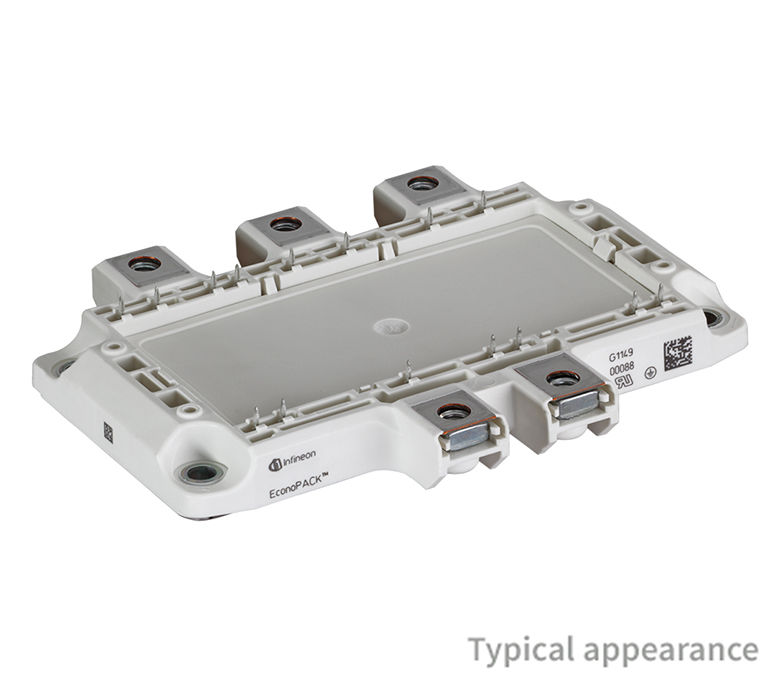

EconoPACK™ 4 650 V three phase chopper IGBT module with Trench/Fieldstop IGBT4, Emitter Controlled 4 diode and NTC

特長

  • Incr. blocking volt. capab. < 650 V
  • Extended operation temp. Tvj op
  • Tvj op = 150°C
  • VCEsatwith positive temp. coeffi.
  • 4 kV AC 1min insulation
  • High mechanical robustness
  • Integrated NTC temperature sensor
  • Isolated base plate
  • Standard housing
