DD540N22K

60 mm Rectifier Diode with 2200 V in pressure contact technology
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

DD540N22K
DD540N22K
データシート

Product details

  • IFAVM/TC / ITAVM/TC [A/°C] (@180° el sin)
    540/100
  • IFSM / ITSM [A] (@10ms, Tvj max)
    14000
  • rT [mΩ] (@Tvj max)
    0.31
  • RthJC [K/W] (@180° el sin)
    0.078
  • Tvj [°C]
    150
  • VDRM / VRRM [V]
    2200
  • VT0 [V] (@Tvj max)
    0.78
  • ∫I2dt [A²s · 103] (@10ms, Tvj max)
    980
  • コンフィギュレーション
    Rectifier Diode
  • パッケージ
    60 mm
  • 製品ラインアップ
    Power Block
推奨
OPN
DD540N22KXPSA1 DD540N22KHPSA2
製品ステータス active and preferred not for new design
インフィニオンパッケージ BG-PB60E2C-1 BG-PB60AT-1
パッケージ名 N/A N/A
包装サイズ 2 2
包装形態 TRAY TRAY
水分レベル NA NA
モイスチャーパッキン NON DRY NON DRY
鉛フリー Yes Yes
ハロゲンフリー Yes No
RoHS準拠 Yes Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ BG-PB60E2C-1
パッケージ名 -
包装サイズ 2
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応

製品ステータス not for new design
インフィニオンパッケージ BG-PB60AT-1
パッケージ名 -
包装サイズ 2
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
Rectifier Diode 60 mm Power Block 2200 V, 540 A module with high reliable pressure contact technology .

機能

  • Pressure contact technology
  • Industrial standard package
  • Electrically insulated baseplate
  • Short on fail
  • Highest robustness
  • High reliability

図

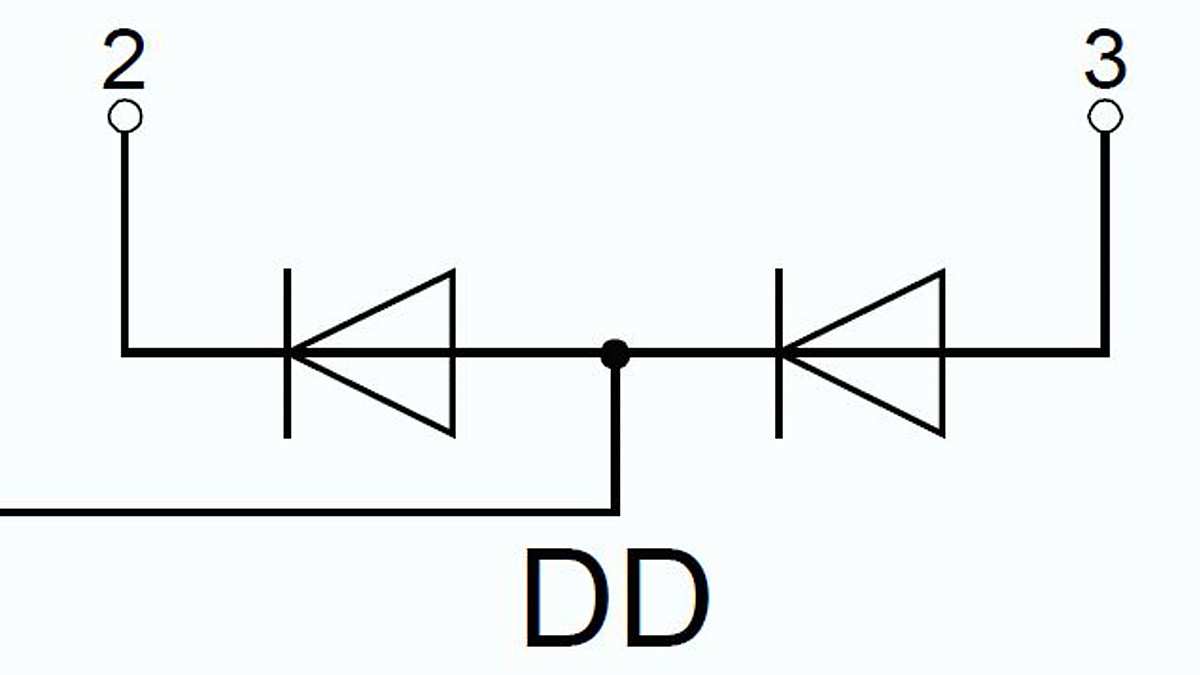

Circuit_diagram_PowerBLOCK_DD
Circuit_diagram_PowerBLOCK_DD
Circuit_diagram_PowerBLOCK_DD Circuit_diagram_PowerBLOCK_DD Circuit_diagram_PowerBLOCK_DD
DD_resolution DD_resolution DD_resolution
×
