DD340N22S TIM

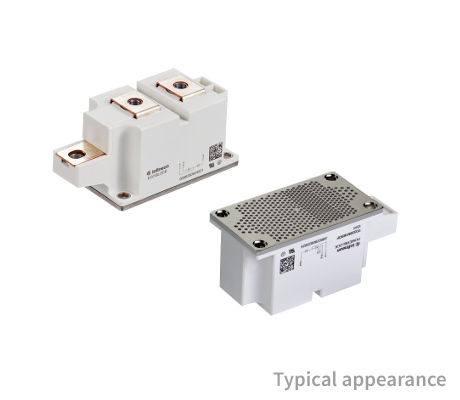

50 mm Rectifier Diode Module with 2200 V in solder bond technology
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

DD340N22S TIM
DD340N22S TIM
データシート

Product details

  • IFAVM/TC / ITAVM/TC [A/°C] (@180° el sin)
    330/100
  • IFSM / ITSM [A] (@10ms, Tvj max)
    8500
  • rT [mΩ] (@Tvj max)
    0.3
  • RthJC [K/W] (@180° el sin)
    0.086
  • Tvj [°C]
    130
  • VDRM / VRRM [V]
    2200
  • VT0 [V] (@Tvj max)
    0.81
  • ∫I2dt [A²s · 103] (@10ms, Tvj max)
    385
  • コンフィギュレーション
    Rectifier Diode
  • パッケージ
    50 mm
  • 特長
    TIM
  • 製品ラインアップ
    Eco Block
推奨
OPN
DD340N22STIMHPSA1
製品ステータス active and preferred
インフィニオンパッケージ
BG-PB50SB-1
パッケージ名 N/A
包装サイズ 3
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ
BG-PB50SB-1
パッケージ名 -
包装サイズ 3
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
Rectifier Diode 50 mm Eco Block 2200 V, 340 A module for phase control in solder bond technology with pre-applied Thermal Interface Material to achieve a reproductible thermal performance of power electronic systems.

機能

  • Solder bond technology
  • Industrial standard package
  • Electrically insulated Copper base plate
