Active and preferred
RoHS準拠

DD1000S33HE3

3300 V, 1000 A diodes IGBT module
データシート
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

DD1000S33HE3
DD1000S33HE3
EA.
データシート

Product details

  • IC(nom) / IF(nom)
    1000 A
  • IC max
    1000 A
  • VCES / VRRM
    3300 V
  • VF (Tvj=25°C typ)
    3.1 V
  • コンフィギュレーション
    Diodes
  • パッケージ
    IHV B
  • 寸法 (length)
    130 mm
  • 寸法 (width)
    140 mm
  • 技術
    Diode
  • 認定
    Industrial, Traction
  • 電圧クラス max
    3300 V
推奨
OPN
DD1000S33HE3BPSA1
製品ステータス active and preferred
インフィニオンパッケージ AG-IHVB130
パッケージ名 N/A
包装サイズ 2
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ AG-IHVB130
パッケージ名 -
包装サイズ 2
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
IHV B 3300V , 1000 A 130mm Diode IGBT Module with EC3 - Diode - The best solution for your traction and industry applications. Predestined to be combined with IGBT3 products.

機能

  • High DC stability
  • Decades of field experience
  • High surge current capability
  • Tvj op=150°C
  • AlSiC base plate with AlN substrate
  • Package with CTI > 600
  • Fire & smoke EN45545 R22, R23 : HL3
  • Low recovery losses
  • Isolated base plate
  • Dual Diode

利点

  • Standardized housing: 130x140x38 mm
  • decades of field experience
  • Long service life
  • Tough against overloads & faults
  • Low FIT Rate
  • UL recognized

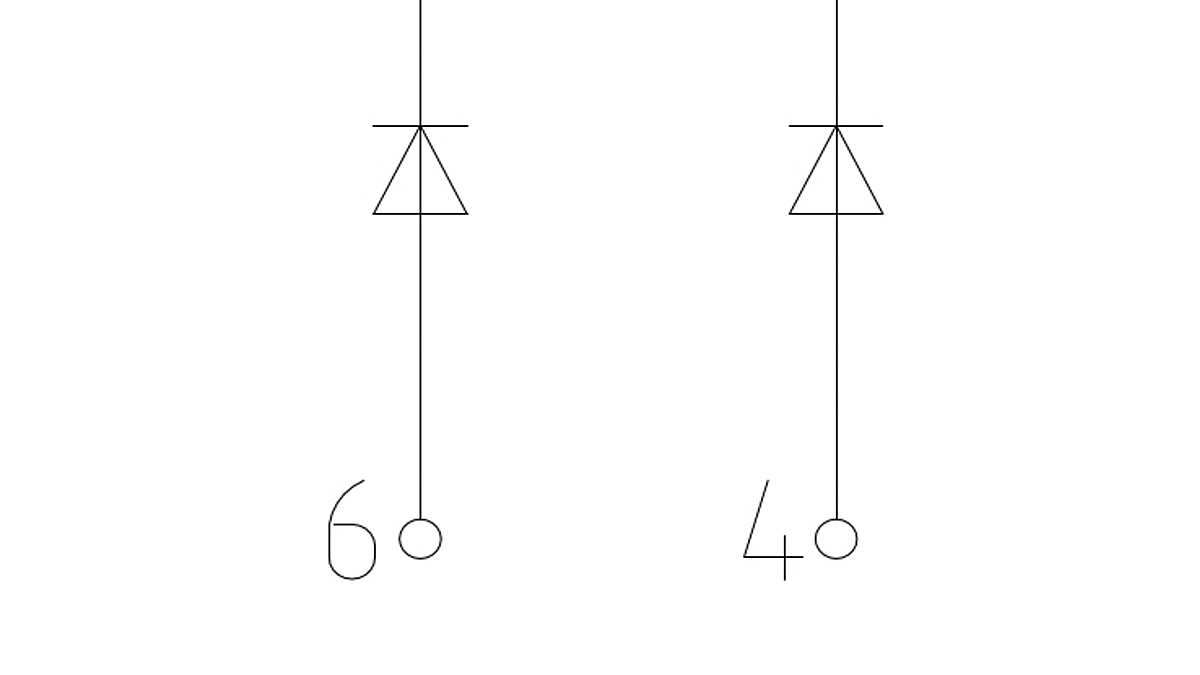

図

IHM_IHV_130mm_Dual_Diode
IHM_IHV_130mm_Dual_Diode
IHM_IHV_130mm_Dual_Diode IHM_IHV_130mm_Dual_Diode IHM_IHV_130mm_Dual_Diode
×
