アクティブで優先
RoHS準拠
鉛フリー

D2650N24T VF

データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

D2650N24T VF
D2650N24T VF
データシート

Product details

  • I(FSM) max
    41000 A
  • IFAVM/TC [A/°C] (@180° el sin)
    3520/100
  • IFAVM/Tc
    3520 / 100° (180° el sin)
  • IFSM [A] (@10ms, Tvj max)
    41000
  • rT [mΩ] (@Tvj max) max
    0.15
  • RthJC [K/kW] (@180° el sin) max
    16.9
  • Tvj [°C] max
    180
  • VF/IF [V/kA] (@Tvj max)
    2.25/9.0
  • VRRM [V]
    2400
  • VRRM max
    2400 V
  • VT0 [V] (@Tvj max) max
    0.82
  • ∫I2dt [A²s · 103] (@10ms, Tvj max)
    5611
  • Clamping force [kn]
    24 to 60
  • Configuration
    Rectifier Diodes
  • Housing
    Disc dia 75mm height 26mm / Ceramic
推奨
OPN
D2650N24TVFXPSA1
製品ステータス active and preferred
インフィニオンパッケージ BG-D7526K-1
パッケージ名 N/A
包装サイズ 4
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ BG-D7526K-1
パッケージ名 -
包装サイズ 4
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応

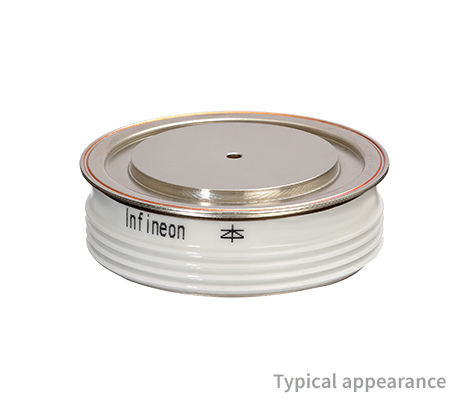

The D2650N Rectifier Diode discs are assembled in high reliable, robust and hermetic sealed ceramic housings with a dia of 75mm and a height of 26mm.

機能

  • Full blocking capability 50/60 Hz
  • High DC blocking stability
  • High surge current capability
  • Hermeticaly sealed ceramic package
  • High case non-rupture current
